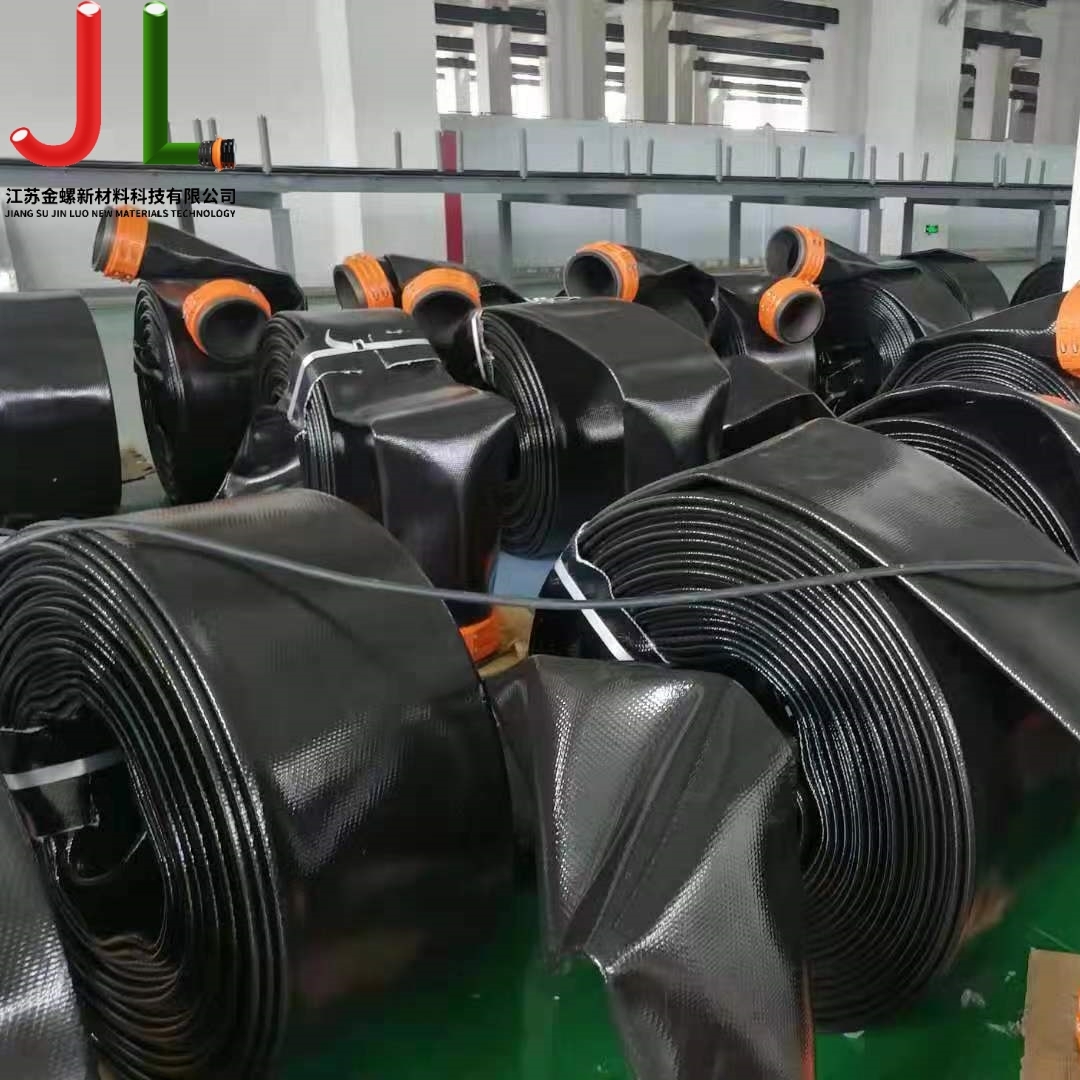

직조 TPU 호스: 구성 및 성능

무엇 직조 TPU 호스 건설수단

A 직조된 TPU 호스 미리 형성된 직물 튜브의 외부와 내부에 별도의 TPU 층을 적층하는 대신, 직조 강화 직물을 통해 직접 용융 열가소성 폴리우레탄을 압출하여 제작됩니다. 압출 과정에서 TPU는 직물의 틈새로 완전히 침투하여 각 실을 캡슐화하고 내부 및 외부 폴리머 층을 직물 자체를 통해 하나의 연속 매트릭스로 융합합니다. 이는 내부 및 외부 TPU 레이어가 본질적으로 직물 표면의 접착력에 의해 결합된 두 개의 별도 필름이고 그 사이에 직조가 별도의 레이어로 위치하는 접착 또는 라미네이트 호스와 기계적으로 다릅니다.

직조 구조를 통한 실제적인 결과는 서로 분리될 수 있는 세 개의 적층된 레이어가 아니라 압력과 굴곡 ​​하에서 단일 복합 구조처럼 작동하는 호스 벽입니다. 이러한 구별은 일반적으로 박리라고 불리는 층 분리가 저품질 적층 호스의 주요 고장 모드인 고주기 또는 고압 응용 분야에서 특히 중요합니다.

직조 침투가 박리를 방지하는 이유

적층 호스의 박리는 일반적으로 직물과 TPU 층 중 하나 사이의 미세한 공극 또는 약한 접착 지점에서 시작되며, 호스 벽에 눈에 보이는 기포나 기포가 형성될 때까지 반복적인 압력 사이클링에 따라 전파됩니다. 직물을 통한 압출은 직물과 폴리머 사이의 개별 경계면을 제거하기 때문에(TPU는 양면에 접착되지 않고 직물을 통해 연속적임) 박리가 시작될 깨끗한 분리 평면이 없습니다.

• 적층 호스는 직물 표면의 접착제 또는 열 접착 강도에 의존하며 UV 노출, 화학적 접촉 및 반복적인 굽힘으로 인해 품질이 저하됩니다.
• 직조 호스는 기계적 인터록(경화된 폴리머가 직조 구조에 물리적으로 고정됨)을 사용하므로 시간이 지남에 따라 표면 결합 저하에 훨씬 덜 민감합니다.
• 이것이 직조 호스가 수압 파쇄 유체 이송, 광산 탈수 및 화재 진압과 같은 고압 사이클링 응용 분야에 우선적으로 지정되는 이유입니다. 호스 고장으로 인해 상당한 안전 및 가동 중지 시간 비용이 발생합니다.

강화 직조 유형 및 성능에 미치는 영향

강화 직물 자체는 사용된 TPU 컴파운드와 관계없이 호스 성능의 주요 변수입니다. 폴리에스테르 필라멘트사는 인장 강도, 하중 하에서의 낮은 신율 및 비용의 균형으로 인해 일반 산업용 및 농업용 레이플랫 호스에 대한 표준 선택입니다. TPU 벽 두께가 아닌 섬유 인장 강도가 일반적으로 호스의 최대 작동 압력을 제한하는 요소이기 때문에 고강도 폴리에스테르 또는 나일론 강화재는 더 높은 파열 압력 등급이 필요한 곳에 사용됩니다.

날실과 위사 방향 모두에서 인치당 끝수로 표시되는 직조 밀도도 압출 중 TPU가 얼마나 완전히 침투하는지에 영향을 미칩니다. 직조가 너무 촘촘하면 공기 주머니를 가두어 전체 폴리머 침투를 방해할 수 있는 반면, 너무 개방적인 직조는 파열 강도에 대한 직물의 기여도를 감소시킵니다.

작동 압력, 버스트 비율 및 크기 조정

A 직조된 TPU 호스 는 서로 연관되어 있지만 서로 다른 두 가지 수치로 평가됩니다. 작동 압력(호스가 지속적으로 작동하도록 설계된 지속 압력)과 파열 압력(호스가 파손될 것으로 예상되는 압력)입니다. 평판이 좋은 제조업체는 최소 3:1의 파열 대 작동 압력 안전 비율을 설계하고 구매자는 작동 압력 수치만 받아들이기보다는 항상 이 비율을 명시적으로 요청해야 합니다. 왜냐하면 실제 파열 지점에 가까운 등급의 호스는 펌프 구동 시스템에서 흔히 발생하는 압력 스파이크 또는 서지 이벤트에 대한 여유가 거의 제공되지 않기 때문입니다.

• 표준 농업 및 관개 레이플랫 호스는 일반적으로 6-10bar 작동 압력 범위에서 작동합니다.
• 산업용 탈수 및 소방 호스는 일반적으로 더 높은 강도의 강화로 10-16bar의 작동 압력을 사용합니다.
• 파쇄 유체 이송 호스는 작동 압력이 20-25bar를 초과할 수 있으며 가장 무거운 보강재와 가장 두꺼운 직조 벽 구조를 사용합니다.

화학적 및 UV 저항성 고려사항

TPU 화합물 선택은 전달되는 유체와 저장 또는 배치되는 환경에 대한 호스의 성능에 영향을 줍니다. 에스테르 기반 TPU는 오일 및 탄화수소에 대한 더 나은 저항성을 제공하므로 연료 전달 및 유체 파쇄 응용 분야에 선호되는 화합물인 반면, 에테르 기반 TPU는 더 나은 가수분해 저항을 제공하며 일반적으로 장기간 물 이동 및 호스가 반복적으로 젖고 건조되는 옥외 보관에 선호됩니다.

외부 TPU 층의 UV 안정제 함량은 전체 성장 기간 동안 열린 들판에 설치된 농업용 관개 호스와 같이 장기간 햇빛에 노출된 호스의 사용 수명에 직접적인 영향을 미칩니다. 장기간 실외 노출용 호스를 지정하는 구매자는 UV 안정제가 포함되어 있는지 명시적으로 확인해야 합니다. 이는 기본 제품 사양 시트에는 표시되지 않는 화합물 수준의 첨가제이기 때문입니다.

소싱 및 사양 체크리스트

직물을 통한 구조 품질은 시각적으로 확인하기 어렵기 때문에 이 호스 유형을 소싱하는 구매자는 완성된 호스의 외관에만 의존하기보다는 프로세스 문서 및 테스트 데이터를 요청해야 합니다. 제대로 실행되지 않은 직물을 통한 공정은 지속적인 압력 사이클링에 놓이기 전까지는 여전히 올바르게 제조된 호스와 유사해 보일 수 있기 때문입니다.

1. 명시된 작동 압력 수치뿐만 아니라 파열 대 작동 압력 비율 문서를 요청하세요.
2. 강화 직조 유형 및 밀도가 의도한 서비스 압력 및 듀티 사이클과 일치하는지 확인
3. 이동되는 특정 유체 및 예상되는 화학 노출에 대해 TPU 화합물 유형(에스테르 또는 에테르 기반)을 확인합니다.
4. 특히 고압 또는 안전이 중요한 주문의 경우 전체 직조 침투를 보여주는 단면 샘플을 요청하세요.
5. 파쇄 또는 탈수 작업과 같이 빈번한 가압 및 감압과 관련된 응용 분야에 대한 사이클링 또는 피로 테스트 데이터 요청
