심리스 브레이드 TPU 플랫 호스: 구조 및 사양

편조 TPU 플랫 호스 구성에서 "매끄러움"이 의미하는 것

A 이음매 없는 편조 TPU 플랫 호스 세로 솔기 없이 편조 직기에서 생산된 원형 직조 강화 튜브를 중심으로 제작되었으며 내부와 외부를 열가소성 폴리우레탄으로 코팅한 다음 보관 및 운송을 위해 평평하게 접었습니다. 보강 직물이 길이를 따라 감싸고 결합되는 이음매 호스는 강도가 감소된 연속 라인과 호스 전체 길이에 걸쳐 잠재적인 누출 경로를 도입하기 때문에 이음매가 없다는 것이 중요합니다. 원형 편조는 처음부터 보강재를 연속 튜브로 짜서 약한 선을 완전히 제거합니다.

이 구조 방식은 평직 직물 호스(평평한 시트를 접어서 튜브로 이음매를 이음)와 편직 호스와 구별되며 전체 둘레에 균일한 압력 분포가 우선시될 때마다 무봉제 편조 호스를 지정하는 이유입니다.

원형 편조가 압력 성능에 미치는 영향

원형 편조에서는 강화 원사가 호스 전체 둘레를 따라 대각선 위아래 패턴으로 얽혀 이음매에 응력을 집중시키는 대신 방사형 압력 하중을 전체 벽에 균일하게 분산시킵니다. 이러한 고른 분포 덕분에 이음매 없는 편조 호스는 이음새가 있는 대체 호스에 비해 주어진 벽 두께에서 더 높은 작업 대 파열 압력 비율을 달성할 수 있습니다. 보강재는 고장이 발생하기 쉬운 별도의 라인 대신 균일하게 하중을 전달하기 때문입니다.

• 편조 각도(호스 축을 기준으로 실이 교차하는 각도)는 파열 압력과 유연성 사이의 균형에 직접적인 영향을 미치며, 가파른 각도는 압력 저항을 선호하고 각도가 얕을수록 유연성을 선호합니다.
• 픽 횟수(브레이드 밀도)는 실이 얼마나 단단히 맞물리는지를 결정하며, 픽 횟수가 높을수록 일반적으로 유연성이 약간 감소하는 대신 파열 강도가 증가합니다.
• 브레이드가 연속적이기 때문에 호스 전체 길이에 걸쳐 압력 테스트 결과가 일정하며 이는 장기간 생산에 대한 품질 관리에 중요합니다.

플랫 호스 설계 및 보관 장점

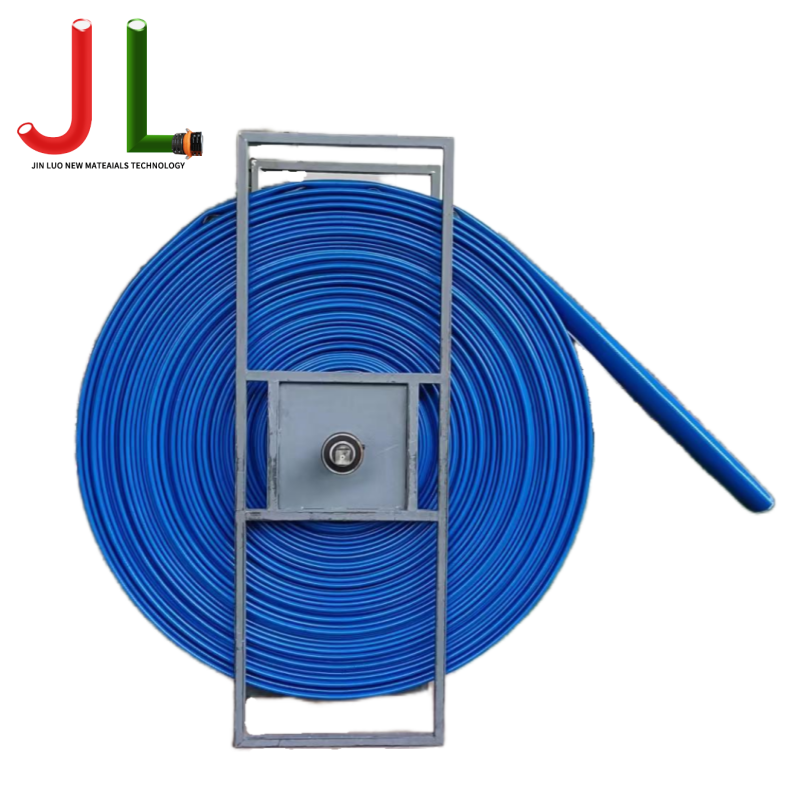

"플랫" 지정은 둥근 단면을 유지하는 단단한 벽 호스와 달리 압력이 가해지지 않을 때 호스가 어떻게 붕괴되는지를 나타냅니다. 이음매 없는 편조 TPU 플랫 호스 비어 있을 때는 자체 무게로 인해 평평하게 접힌 다음 유체로 가압되면 완전한 원형 단면으로 팽창합니다. 이러한 동작은 동일한 크기의 단단한 원형 호스가 너무 부피가 크고 무거워서 릴로 운반하거나 보관할 수 없는 대구경, 긴 길이의 응용 분야에 플랫 호스를 실용적으로 만드는 이유입니다.

벽 구조 및 TPU 코팅층

가장 이음매 없는 편조 TPU 플랫 호스는 양면 코팅 접근 방식을 사용합니다. 즉, 유체가 실제로 접촉하는 부드러운 보어 표면을 제공하는 내부 TPU 층과 취급 중 마모, UV 노출 및 기계적 손상으로부터 브레이드를 보호하는 외부 TPU 층입니다. 코팅 과정에서 두 층 모두 브레이드에 직접 결합되며, 코팅 두께는 기능 요구 사항이 다르기 때문에 일반적으로 내부 층과 외부 층에 대해 별도로 지정됩니다. 내부 층은 부드러움과 내화학성을 우선시하고 외부 층은 내마모성을 우선시합니다.

표준형 플랫 호스의 총 벽 두께는 일반적으로 0.6mm ~ 1.2mm인 반면, 채광, 건설 탈수 또는 높은 마모 응용 분야를 위한 견고한 변형은 1.5mm를 초과할 수 있으며 마모 조건에서 유의미하게 긴 서비스 수명을 위해 약간의 유연성과 무게를 교환합니다.

직경 및 압력 등급별 일반적인 응용 분야

직경과 압력 등급이 함께 특정 호스에 대한 적절한 적용을 결정합니다. 더 작은 직경, 저압 호스는 농업 및 경공업 운송에 적합하고, 더 큰 직경, 더 높은 압력 변형은 유량이 우선순위인 탈수 및 소방 응용 분야용으로 제작되었습니다.

• 1"-3" 직경 — 농업용 관개, 일반 물 이송, 소형 펌프 배출 라인
• 4"-6" 직경 — 건설현장 탈수, 중규모 산업용수 이송
• 직경 8"-12" 이상 — 광산 탈수, 홍수 대응, 대규모 도시 또는 비상 물 이송

소싱 및 사양 체크리스트

소싱할 때 이음매 없는 편조 TPU 플랫 호스 , 유사한 용어로 판매되는 저가의 이음새 직물이 아닌 브레이드 구조가 진정으로 이음새가 없다는 것을 확인하는 것은 공급자와 직접 확인할 가치가 있습니다. 왜냐하면 둘 사이의 시각적 차이가 비전문가 구매자에게 항상 명확한 것은 아니기 때문입니다.

1. 보강재가 세로 솔기가 없는 원형 브레이드인지 확인하고 압력 등급이 중요한 경우 브레이드 구성 문서를 요청하십시오.
2. 명시적으로 명시된 안전율과 함께 작동 압력과 파열 압력 수치를 함께 요청하세요.
3. 이송되는 유체와 취급 환경에 따라 내부 및 외부 TPU 코팅 두께를 별도로 지정하십시오.
4. 기존 펌프 피팅과 일치하는 직경을 기본값으로 설정하는 대신 호스 직경을 필요한 유량에 일치시킵니다.
5. 광산이나 건설 탈수 등 거친 지면 위로 호스를 끄는 작업에 대한 내마모성 테스트 데이터 요청
