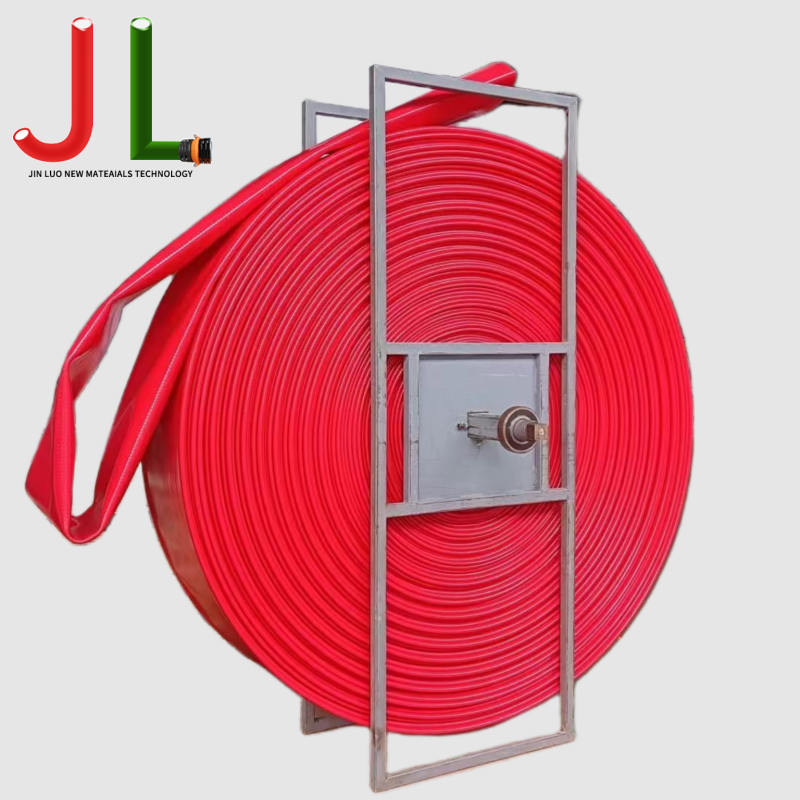

파쇄 TPU 호스 및 파쇄 호스: 재료, 압력 및 현장 성능

파쇄 호스 응용 분야의 TPU 사례

수압 파쇄는 작업 주기 내에서 대부분의 범용 호스 재료를 제거하는 조건을 부과합니다. 호스 보어를 통해 고속으로 이동하는 프로판트가 함유된 슬러리는 고무 라이너를 빠르게 침식합니다. 충격 부하용으로 설계되지 않은 삼중 펌프 사이클링 피로 강화 층에 의해 생성된 압력 펄스; 마찰 감소제, 살생물제, 스케일 억제제 및 산 단계의 화학적 혼합물은 광범위한 내화학성이 부족한 재료를 분해합니다. TPU는 현재 유전에서 사용되는 어떤 대체 폴리머보다 이러한 응력 조합을 더 잘 견뎌냅니다.

장점은 분자 수준에서 시작됩니다. 경질 도메인과 연질 도메인이 교대로 반복되는 열가소성 폴리우레탄의 분절형 블록 구조는 엔지니어링 플라스틱에 필적하는 내마모성, 고무에 필적하는 탄성 회복성, 지방족 탄화수소, 묽은 산 및 고염도 생성수에 걸쳐 확장되는 내화학성 등 단일상 엘라스토머가 따라올 수 없는 특성 조합을 제공합니다. 통제된 마모 테스트에서, TPU 내부 라이너는 동일한 연마 슬러리 조건에서 니트릴 고무보다 성능이 4~6배 더 뛰어납니다. 400kg/m3 이상의 농도에서 고속 완료 펌핑 세라믹 프로판트에서 이러한 차이는 라이너 교체가 필요하기 전에 호스 어셈블리가 유지되는 단계 수로 직접 변환됩니다.

TPU는 극한의 온도에서 고무가 파손되는 경우에도 성능을 발휘합니다. 페름기 분지, 몬트니 또는 시베리아 유전의 겨울 유전 작업에서는 표면 장비가 밤새 -30°C 미만의 최저 온도에 노출됩니다. 표준 니트릴 및 EPDM 호스는 이러한 온도에서 상당히 단단해지며 배치 중 꼬임 손상 위험이 증가합니다. 적절하게 제조된 TPU 컴파운드는 -40°C까지 서비스 가능한 유연성을 유지합니다. 이는 승무원이 영하의 조건에서 새벽이 되기 전에 철과 호스를 처리할 때 실질적으로 중요합니다.

어떻게 TPU 호스 파쇄 내장 : 레이어별로 레이어

파쇄 호스는 복합 구조로 되어 있으며 그 성능은 어셈블리에서 가장 약한 층만큼만 우수합니다. 각 레이어의 기여도를 이해하면 유전 등급 TPU 호스가 표준 산업용 호스에 비해 상당한 비용 프리미엄을 갖는 이유와 해당 프리미엄이 서비스에서 정당화되는 이유가 명확해집니다.

내부 라이너

라이너는 슬러리가 접촉하는 첫 번째 표면이자 프로판트 서비스의 주요 마모 표면입니다. 유전 TPU 라이너는 경도가 90-95 Shore A(일반적인 레이플랫 또는 일반 산업용 TPU 호스의 80-85 Shore A 범위보다 훨씬 더 단단함)로 구성됩니다. 왜냐하면 경도는 슬러리 침식 시 내마모성과 직접적인 관련이 있기 때문입니다. 트레이드오프는 저온 유연성이 어느 정도 감소한다는 것입니다. 이것이 바로 한랭 기후 파쇄 호스 사양에서 때때로 경도가 85 Shore A에 가까운 더 부드러운 라이너 화합물을 요구하는 이유이며 극한의 추위에서 안전한 취급을 위해 다소 짧은 라이너 수명을 허용하는 것입니다.

폴리에테르 기반 TPU는 일반적으로 유전 라이너 응용 분야에서 폴리에스테르 기반 TPU보다 선호됩니다. 폴리에스터 TPU는 지속적인 물 접촉 시 가수분해에 취약합니다. 이는 생산된 물의 이동이나 호스가 작업 사이에 액체로 채워지는 모든 서비스에서 상당한 책임이 있습니다. 폴리에테르 TPU는 장기간 물에 담가도 인장 강도와 신율 특성을 유지합니다. 이는 파쇄 단계 사이에 밤새 충전된 상태로 방치될 수 있는 호스에 매우 중요합니다.

강화 패키지

강화는 압력 용량과 피로 수명을 결정합니다. 파쇄 호스는 일반적으로 고강도 폴리에스테르 또는 아라미드 브레이드를 사용합니다. 브레이드 각도는 압력 저항과 축 안정성 사이의 균형을 최적화하도록 설계되었습니다. —압력 하에서 호스가 과도하게 늘어나거나 수축하면 피팅 연결에 예측할 수 없는 부하가 발생하고 현장 조건에서 커플링이 느슨해질 수 있습니다.

외부 커버

파쇄 현장에서는 호스가 자갈 패드를 가로질러 끌려가고, 중장비에 의해 흘러내리고, 마모되는 조건을 통해 반복적으로 감겨지고 풀립니다. TPU 외부 커버는 고무 대체품보다 이러한 기계적 남용에 더 효과적으로 저항하며, 고무와 달리 오존, UV 또는 모든 생산 위치에서 일상적으로 발생하는 탄화수소 튀김에 노출될 때 균열이나 표면 점검이 발생하지 않습니다. 외부 커버는 또한 보강재 손상에 대한 첫 번째 방어선을 제공합니다. 눈에 보이는 강화 노출이 있는 호스는 나머지 라이너 상태에 관계없이 손상된 것으로 간주해야 합니다.

엔드 피팅 및 커플링 어셈블리

커플링-호스 인터페이스는 파쇄 호스 어셈블리에서 통계적으로 가장 일반적인 실패 시작 지점입니다. 스웨이지형 페룰 형상은 호스 외경 및 벽 구조와 정확하게 일치해야 합니다. 크기가 작거나 큰 페룰은 충격 하중 하에서 균열을 전파하는 응력 집중을 생성합니다. API 7K에서는 조립 인증의 일환으로 1.5배의 작동 압력에서 끝 연결부의 보증 테스트를 요구합니다. , 각 어셈블리에는 해당 특정 검증 테스트 이벤트를 추적할 수 있는 일련화된 테스트 인증서가 있어야 합니다.

Frac 서비스에서의 화학 노출: TPU가 저항하는 것과 그 한계는 어디입니까?

유전 작업에서 발생하는 모든 유체와 보편적으로 호환되는 단일 폴리머는 없으며 TPU도 예외는 아닙니다. TPU의 내화학성의 경계를 이해하는 것은 TPU의 강점을 아는 것만큼 중요합니다.

TPU는 심각한 성능 저하 없이 대부분의 파쇄 유체 화학을 처리합니다.

• 슬릭워터 베이스 유체: 일반적인 TDS 범위의 담수와 생산수는 장기간 사용 시 TPU 성능 저하를 미미하게 유발합니다.
• 마찰 감소제(폴리아크릴아미드): 현장 사용 농도에서는 심각한 TPU 공격이 없습니다.
• 지방족 탄화수소: 디젤, 원유 및 경질 응축수는 적절하게 배합된 유전 등급 TPU에서 최소한의 팽창을 생성합니다. 일반적으로 72시간 침수 후 부피 변화는 5% 미만입니다.
• HCl 희석(최대 15%): 폴리에테르 TPU는 주변 온도에서 허용 가능한 저항을 나타냅니다. 서비스 수명은 수도 서비스보다 짧지만 표준 산성 자극 작업에는 적합합니다.
• 살생물제, 스케일 억제제, 부식 억제제: 일반적인 현장 처리 농도에서 이러한 첨가제는 TPU 성능 저하를 일으키지 않습니다.

TPU가 한계에 도달하는 상황은 현장에서 발견되기 전에 알아둘 가치가 있습니다.

• 방향족 탄화수소: 톨루엔과 자일렌은 TPU 팽창을 크게 유발합니다. 응축수 또는 방향족이 풍부한 원유 서비스로 전달되는 호스는 배치하기 전에 해당 특정 유체에 대한 재료 적격성을 갖추어야 합니다.
• 농축된 산: 15~20% 이상의 HCl 또는 모든 농도의 HF는 점진적으로 TPU를 공격합니다. 더 높은 농도의 산성 파쇄 작업에는 제조업체로부터 확인된 라이너 재료 호환성 데이터가 필요합니다.
• 상승된 유체 온도: TPU의 내화학성은 온도가 높아지면 감소합니다. 20°C 산성 서비스에서 적절한 성능을 발휘하는 라이너는 펌프 열이나 유정 반환으로 인해 호스의 유체 온도가 60°C 이상으로 올라가면 더 빨리 성능이 저하될 수 있습니다.

현장 검사 및 폐기: 사용 중인 파쇄 호스 관리

작동 압력에서 호스 파손은 고에너지 현상입니다. 100bar, 직경 4인치의 가압 호스에 저장된 에너지는 상당합니다. 커플링 고장이나 라이너 파열로 인해 주변 사람이 심각한 부상을 입을 수 있으며 패드에서 제어할 수 없는 유체 방출이 발생할 수 있습니다. 구조화된 검사는 관리 오버헤드가 아니며, 안전 문제가 발생하기 전에 성능 저하를 포착하는 기본 메커니즘입니다.

작업 전 점검

모든 작업 전에 전체 호스 길이를 걸으며 보강재가 노출될 만큼 깊은 외부 커버 절단 또는 마모, 라이너 분리 또는 보강재 손상을 나타내는 국부적인 돌출부, 호스를 똑바로 놓았을 때 이완되지 않는 꼬임 또는 세트 굽힘, 움직임을 보이는 커플링, 페룰-호스 인터페이스의 부식 또는 스레드 손상을 검사합니다. 보강재가 노출된 호스는 예외 없이 즉시 폐기됩니다. 신체 어느 곳이든 튀어나온 부분은 내부 구조적 결함의 징후이며 동일한 반응을 보장합니다.

작업 후 압력 테스트

고속 또는 고프로판트 농도 단계 후 호스를 다시 사용하기 전에 물로 1.5× 작동 압력에서 수압 테스트를 수행하십시오. 이는 외부에서 보이지 않는 라이너 손상과 현장 작동 조건에서 나타나기 전에 커플링 무결성 손실을 포착합니다. 호스 일련번호에 대한 테스트 결과를 기록하십시오.

라이너 마모 모니터링

지속적인 슬러리 서비스에서는 내부 라이너 벽 두께가 모든 작업마다 점진적으로 감소합니다. 정기적인 절단 및 측정 검사(계획된 간격으로 호스의 짧은 부분을 절단하고 남은 라이너 두께를 측정)를 통해 작업자는 특정 프로판트 유형, 펌프 속도 및 작업 프로필에 대한 마모율 모델을 구축할 수 있습니다. 라이너 두께가 원래 두께의 50%에 도달하면 호스는 프로판트 서비스에서 폐기되어야 합니다. 외부 손상이 보이지 않더라도 남은 벽 두께는 더 이상 파열에 대한 적절한 안전 여유를 제공하지 않습니다.

시간 기반 및 주기 기반 퇴직

물리적 검사를 통해 눈에 보이는 손상을 발견할 수 있지만 모든 성능 저하 메커니즘이 외부에서 보이는 것은 아닙니다. 강화 층의 피로 균열 전파, 외부 커버의 UV 취성 및 점진적인 커플링 씰 압축 변형은 모두 내부적으로 발생합니다. API 7K 및 대부분의 주요 운영자 호스 관리 프로그램은 최대 서비스 수명 제한을 지정합니다. 일반적으로 제조일로부터 5~10년, 정의된 최대 압력 주기 횟수 - 검사만으로는 감지할 수 없는 고장 모드에 대한 대비책입니다. 이러한 한계에 도달한 호스는 시각적 상태에 관계없이 폐기됩니다.
