파쇄 및 페인트 호스는 무엇입니까?

석유 및 가스 탐사 및 생산이라는 위험이 큰 세계에서는 유체 전달 체인의 모든 구성 요소가 중요합니다. 이 중에서 겸손한 호스는 결코 단순하지 않습니다. 이는 작업을 안전하고 효율적으로 유지하기 위해 가혹한 조건을 견딜 수 있도록 정밀하게 설계된 생명줄입니다. 에이 파쇄 및 유전 호스 극한의 압력, 온도 및 동적 응력 하에서 고압 파쇄 유체 및 연마성 드릴링 머드부터 생산된 물 및 원유에 이르기까지 다양한 공격적인 매체를 전달하도록 설계된 특수 장비입니다. 단일 호스의 고장으로 인해 비용이 많이 드는 가동 중지 시간, 환경 사고 및 심각한 안전 위험이 발생할 수 있습니다. 견고한 구조부터 충족해야 하는 엄격한 표준에 이르기까지 호스 뒤에 숨은 엔지니어링을 이해하는 것은 엔지니어, 조달 전문가 및 현장 운영자에게 필수적입니다. 이 가이드에서는 이러한 필수 구성 요소의 해부학적 구조를 자세히 살펴보고 주요 내용을 설명합니다. 고압 FRAC 호스 사양 , 중요성 API 7K 파쇄 호스 인증 , 그리고 역할 강선 강화 파쇄 호스 디자인. 우리는 또한 언제 일정을 잡을지 아는 것과 같은 중요한 현장 적용에 대한 실질적인 지침을 제공할 것입니다. 유전 진흙 펌프 호스 교체 그리고 올바른 선택 방법 물 이송용 유전 배출 호스 운영. 깊은 기술적 통찰력과 현장 수준의 실용성을 결합하여 이 기사는 이러한 필수 자산을 지정, 유지 관리 또는 운영하는 책임을 맡은 모든 사람을 위한 포괄적인 리소스 역할을 합니다.

고성능 Frac 호스의 해부

고품질 파쇄 호스의 탁월한 탄력성은 우연이 아닙니다. 이는 각 지층이 뚜렷하고 중요한 기능을 수행하는 꼼꼼하게 층을 이룬 구조의 결과입니다. 디자인의 핵심은 엄청난 강도와 유연성, 내화학성과 내마모성, 내구성과 관리 가능한 무게 등 모순되는 것처럼 보이는 요구 사항의 균형을 맞춰야 한다는 것입니다. 이 다층 접근 방식은 전달되는 유체와 직접 접촉하는 가장 안쪽 층인 튜브 또는 라이너에서 시작됩니다. 일반적으로 파쇄 유체에서 발견되는 화학 물질, 산 및 프로판트의 분해에 저항하도록 제조된 특수 합성 고무 또는 열가소성 폴리우레탄 화합물로 만들어집니다. 이 라이너를 둘러싸고 있는 보강층은 압력 지지 용량을 결정하는 호스의 진정한 백본입니다. 이곳은 강선 강화 파쇄 호스 극한의 내부 압력을 유지하고 펌프 사이클로 인한 맥동 피로를 견디기 위해 고장력 강철 와이어의 다중 나선형 또는 브레이드를 활용하여 차별화됩니다. 마지막으로 커버 레이어는 외부 환경에 대한 첫 번째 방어선 역할을 합니다. 이 제품은 매우 견고하고 풍화, 오존, 자외선, 오일 및 거친 지형에 대한 물리적 마모에 대한 저항성을 갖도록 설계되어 아래에 있는 중요한 보강재의 무결성을 보장합니다.

• 내부 라이너: 내부 유체 화학으로부터 보호하기 위해 NBR, HNBR 또는 폴리우레탄과 같은 내유성, 내마모성 화합물로 제작되었습니다.
• 보강층: 최대 파열 압력과 충격 피로 저항을 제공하기 위해 여러 겹으로 나선형으로 감겨 있거나 편조된 고장력 강철 와이어입니다.
• 보호 커버: CR 또는 CSM과 같은 합성 고무로 제작되는 견고한 내후성 외부 레이어는 현장 남용을 견딜 수 있도록 설계되었습니다.
• 엔드 피팅: 단조 강철 플랜지 또는 나사형 피팅을 스웨이징 또는 크림핑을 통해 단단히 부착하여 누출 방지, 높은 무결성 어셈블리를 형성합니다.

주요 성능 지표 디코딩: 고압 Frac 호스 사양

올바른 호스를 선택하려면 호스에 대한 철저한 이해가 필요합니다. 고압 FRAC 호스 사양 . 이러한 게시된 지표는 단순한 숫자가 아닙니다. 이는 정의된 조건 하에서 성능 한계를 보장합니다. 가장 중요한 사양은 호스가 안전하게 처리하도록 설계된 최대 연속 압력인 작동 압력(WP)입니다. 마찬가지로 중요한 것은 최소 파열 압력(MBP)이며, 이는 일반적으로 최종 실패 지점을 나타내는 WP의 배수(예: 4:1)입니다. 테스트 압력(TP)은 공장 보증 테스트 중에 적용되는 압력으로, 일반적으로 WP보다 높지만 MBP보다 낮습니다. 다른 필수 사양에는 유량과 압력 강하에 영향을 미치는 내경(ID)이 포함됩니다. 보강재가 꼬이거나 손상되지 않고 호스를 얼마나 단단히 구부릴 수 있는지를 나타내는 굽힘 반경; 매체와 주변 환경 모두에 대한 온도 범위. 이러한 사양을 펌프 출력, 유체 특성 및 현장 레이아웃과 정확하게 일치시키는 것은 안전하고 안정적인 작동의 기본입니다.

중요한 응용 프로그램 및 교체 지침

호스의 이론적 우수성은 실제 적용을 통해 입증됩니다. 현장에서 가장 까다롭고 일반적인 두 가지 용도는 호스 성능과 수명주기 관리의 다양한 측면을 강조합니다. 고압 측면에서 머드 펌프 및 파쇄 펌프에 연결된 호스는 마모성 고압 유체를 처리하는 작업 동맥입니다. 대용량 측면에서 물 전달용 배출 호스는 압력이 낮을 수 있지만 내구성과 흐름 효율성이 중요한 파쇄 작업 및 유체 처리에 필요한 대량 유속을 관리합니다.

머드 펌프 시스템: 드릴링의 핵심

머드 펌프 호스는 고압 맥동과 마모성 드릴링 머드에 지속적으로 노출되는 가장 가혹한 환경 중 하나에서 작동합니다. 언제 실행해야 하는지 알기 유전 진흙 펌프 호스 교체 안전과 운영 경제성 사이의 균형을 맞추는 중요한 기술입니다. 치명적인 실패를 기다리는 것은 결코 선택 사항이 아닙니다. 교체를 위한 주요 지표로는 강화 와이어를 노출시키는 덮개의 눈에 보이는 균열이나 심한 마모, 내부 플라이 분리를 나타내는 국부적인 부풀어오름 또는 팽창, 피팅의 심각하고 지속적인 누출, 압력 주기를 기준으로 권장 서비스 수명을 초과한 호스 등이 있습니다. 운영 시간과 정기적이고 문서화된 검사를 기반으로 사전 교체 일정을 구현하는 것이 계획되지 않은 가동 중지 시간을 처리하는 것보다 훨씬 더 비용 효율적입니다.

물 전달 및 유체 처리: 대량 관리

FRAC 블렌더에 물을 공급하거나 생산된 물을 이송하는 등의 작업에는 종종 다른 호스 프로필이 사용됩니다. 안 물 이송용 유전 배출 호스 큰 내경, 낮은 흐름 저항, 끌림 및 파쇄에 대한 탁월한 인성을 위해 최적화되도록 설계되었습니다. 여전히 견고하지만 보강재는 더 가벼운 강철 와이어 대신 또는 이와 결합하여 폴리에스터나 아라미드와 같은 고강도 섬유 플라이를 활용하여 장거리 레이플랫 사용에 적합한 더 유연하고 때로는 더 가벼운 호스를 만들 수 있습니다. 여기서 주요 사양은 유량에 대한 ID, 흡입 능력(펌프 흡입구에 사용되는 경우) 및 커버의 탁월한 내마모성에 중점을 둡니다.

FAQ

고압 파쇄 호스는 얼마나 자주 교체해야 합니까?

교체 빈도는 작동 압력 주기, 유체 마모성 및 환경 조건에 따라 달라지므로 시간 기반의 단일 답변은 없습니다. 가장 좋은 방법은 상태 기반 유지 관리 프로그램을 따르는 것입니다. 검사 결과 보강재, 돌출부, 깊은 상처 또는 경화/균열된 고무가 노출된 커버 손상이 발견되면 호스를 즉시 교체해야 합니다. 또한 제조업체는 최대 작동 압력 및 충격 주기를 기준으로 권장 서비스 수명을 제공하는 경우가 많습니다. 제조업체의 지침과 엄격한 검사 기록을 바탕으로 예정된 유지 관리 계획의 일부로 호스를 사전에 교체하는 것이 고장에 대응하는 것보다 훨씬 안전하고 경제적입니다.

호스에서 "4:1 안전계수"는 무엇을 의미합니까?

4:1 안전율(또는 3:1이나 5:1과 같은 유사한 비율)은 중요한 설계 원칙입니다. 이는 호스의 최소 파열 압력(MBP)이 정격 작동 압력(WP)보다 4배 높다는 것을 의미합니다. 예를 들어, 10,000PSI WP 호스의 MBP는 ​​최소 40,000PSI입니다. 이러한 큰 마진은 압력 스파이크, 시스템 압력의 잠재적 과소평가, 시간 경과에 따른 재료 피로 및 예상치 못한 스트레스를 설명합니다. 기본적인 안전 버퍼입니다. 평가할 때 고압 FRAC 호스 사양 , 더 높은 안전 계수는 일반적으로 더 견고하고 보수적으로 설계된 제품을 나타냅니다.

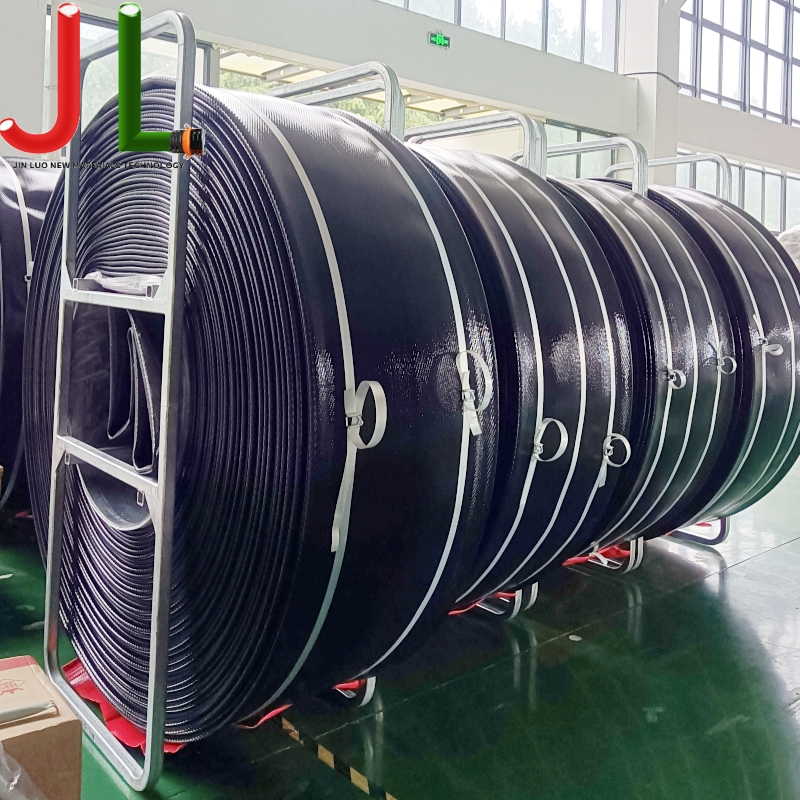

"레이플랫" 호스와 표준 물 이송용 고무 호스의 차이점은 무엇입니까?

표준 고무 배출 호스는 일반적으로 둥글고 비어 있을 때 모양을 유지하며 흡입 시 붕괴를 방지하기 위해 나선형 와이어가 있는 경우가 많습니다. 흔히 호스로 사용되는 레이플랫 호스 물 이송용 유전 배출 호스 , 비어 있을 때 유연하고 완전히 평평해지도록 설계되어 긴 길이에 걸쳐 굴리고, 운반하고, 보관하는 것이 훨씬 더 쉽습니다. 레이플랫 호스는 일반적으로 PVC 또는 폴리우레탄 코팅 직물로 만들어집니다. 이 호스는 지상의 임시 대용량 송수관에 탁월하지만 일반적으로 보다 영구적이거나 견고한 서비스를 위한 견고한 원형 고무 배출 호스보다 압력 등급이 낮고 내마모성이 낮습니다.
