배출 호스 이해

1. 배출호스란?

배출 호스 압력을 가하여 액체, 반고체 또는 기체를 한 위치에서 다른 위치로 운반하도록 설계된 유연한 튜브입니다. 흡입 호스(재료를 끌어당기는 호스)와는 달리, 배출 호스 내부 압력을 견딜 수 있도록 제작되어 제어된 흐름과 방향 전달이 필요한 산업에 필수적입니다.

배출호스의 주요 기능

• 자재 이전: 물, 화학물질, 슬러리 또는 연마성 고체를 이동합니다.
• 압력 처리: 무너지지 않고 펌핑력을 견딜 수 있도록 설계되었습니다.
• 내구성: 마모, 꼬임 및 환경 요인에 강합니다.

배출호스를 활용하는 기간산업

배출 호스와 흡입 호스: 주요 차이점

배출 호스를 식별하기 위한 기본 매개변수

• 내부 직경(ID): 유량 요구 사항에 따라 ½인치부터 12인치까지 다양합니다.
• 압력 등급: PSI/bar로 측정됩니다(예: 표준 물 이동의 경우 150PSI).
• 온도 범위: 일부 호스는 -40°F ~ 200°F(-40°C ~ 93°C)를 처리합니다.
• 재료 호환성: 고무(내마모성), PVC(경량) 또는 특수 화합물(내화학성).

배출 호스가 중요한 이유
가압된 흐름을 처리하는 능력은 배출 호스 누출, 유출 및 운영 중단 시간을 방지하는 데 매우 중요합니다. 올바른 유형을 선택하면 까다로운 환경에서도 효율성, 안전성 및 수명이 보장됩니다.

2. 배출 호스 이해: 유형, 용도 및 선택 가이드

배출호스의 종류

1. 고무 배출 호스

• 건설: 직물이나 강철 와이어로 강화
• 압력 범위: 150-300PSI
• 온도 범위: -40°F~200°F(-40°C~93°C)
• 최고의 대상: 연마재, 오일 및 물 응용 분야
• 장점: 뛰어난 유연성, 꼬임 방지, 내구성

2. PVC 배출호스

• 건설: 나선형으로 보강된 PVC 소재
• 압력 범위: 100-250PSI
• 온도 범위: 0°C ~ 60°C(32°F ~ 140°F)
• 최고의 대상: 경량 물 이송, 화학 응용
• 장점: 가볍고 부식에 강하며 가격이 저렴함

3. 열가소성 배출호스

• 건설: 다중 열가소성 층
• 압력 범위: 200-400PSI
• 온도 범위: -60°F ~ 275°F(-51°C ~ 135°C)
• 최고의 대상: 화학 물질 전달, 식품 등급 응용 분야
• 장점: 내화학성, 비오염성

4. 복합재/재료별 호스

• 전문 유형:
  • 내화학성 호스(PTFE 라이닝)
  • 내마모성 호스(매우 두꺼운 벽)
  • 식품 등급 호스(FDA 승인 재질)
• 압력 범위: 구조에 따라 다름(150-600 PSI)
• 온도 범위: 소재에 따라 다름

배출호스의 응용

배출 호스 선택 가이드

1. 재료 호환성 고려 사항

• 물: 표준 고무 또는 PVC
• 오일/연료: 내유성 고무 화합물
• 산/알칼리: PTFE 또는 특수 고무
• 연마제 슬러리: 내마모성 안감이 있는 매우 두꺼운 고무

2. 크기 및 흐름 요구 사항

• 직경 선택 가이드:
  • 저용량 애플리케이션용 1-2"
  • 적당한 흐름의 경우 3-6"
  • 대용량 전송을 위한 8"
• 흐름율: 호스 크기를 펌프 용량에 맞추세요

3. 압력 및 온도 요인

• 작동 압력: 항상 시스템 압력을 25% 초과합니다.
• 파열 압력: 최소 4x 작동 압력
• 온도: 호스 등급이 유체 온도와 일치하는지 확인하십시오.

4. 강화 요구

• 표준 의무: 단일 패브릭 레이어(150PSI)
• 헤비 듀티: 다중 패브릭 레이어(300PSI)
• 엑스트라 헤비 듀티: 강철 와이어 보강(400PSI)

5. 유연성과 강성

• 높은 유연성: 장비 이동에 필요
• 더 단단한 호스: 고압 응용 분야에 더 적합

6. 끝 연결

• 일반적인 유형:
  • 캠록 피팅
  • NPT 스레드 끝
  • 플랜지 연결
• 선택 팁: 기존 장비 피팅과 일치

성능 비교표

특별 고려 사항

• 정적 전도도: 인화성 액체에 필요
• UV 저항: 실외 사용에 중요
• 굴곡 반경: 흐름 제한 전 최소 곡률
• 규정 준수: NSF, FDA 또는 기타 산업 표준

3. 고품질 배출호스의 주요 특징

1. 압력 성능 사양

• 작동 압력 등급:
  • 표준 의무: 150-250 PSI
  • 헤비 duty: 250-400 PSI
  • 산업용 등급: 400-600 PSI
• 파열 압력 안전 여유:
  • 최소 4:1 안전비(파열 압력 대 작동 압력)
  • 예: 300 PSI 호스는 1200 PSI 파열 정격을 가져야 합니다.

2. 재료 내구성 요소

3. 보강공사

• 표준 보강:
  • 단일 직물 플라이(150-200 PSI)
  • 이중 직물 플라이(200-300 PSI)
  • 강철 와이어 나선형(300-600 PSI)
• 강화 비교:
  • 직물: 유연성 향상, 무게 감소
  • 와이어: 더 높은 압력 용량, 꼬임 저항

4. 온도 허용 범위

5. 흐름 효율 특성

• 매끄러운 보어 디자인:
  • 최소 마찰 손실(100피트당 PSI 강하로 측정)
  • 일반적인 값: 정격 유량에서 2-5 PSI 강하
• 내경 일관성:
  • 공차: 공칭 크기의 ±3%
  • 굴곡 시 흐름 제한을 방지합니다.

6. 안전인증

• 중요 인증:
  • 식수에 대한 NSF/ANSI 61
  • 식품 접촉에 대한 FDA 21 CFR
  • 폭발성 환경을 위한 ATEX
  • 내화성에 대한 UL 목록

7. 물리적 특성 비교

8. 특별 성능 특징

• 정적 분산: 표면 저항률 <10^5ohm(인화성 액체의 경우)
• 항균제: 식품/약학 분야용
• 비마킹: 클린룸 환경에 중요
• 부양 능력: 해양 응용 분야용 폼 코어

9. 내구성 테스트 표준

• 플렉스 사이클 등급: 최소 50,000사이클(ASTM D380)
• 임펄스 테스트: 100,000 압력 사이클(SAE J343)
• 마모 테스트: 최소 500사이클(ISO 6945)

4. 배출호스의 유지관리 및 안전요령

1. 적절한 보관 지침

• 이상적인 보관 조건:
  • 온도: 32°F to 100°F (0°C to 38°C)
  • 습도: 65%RH 이하
  • 직사광선 노출을 피하세요(자외선 저하)
• 보관 위치:
  • 편평하게 눕히거나 수직으로 걸어두기
  • 절대로 꼬이거나 심하게 구부러진 상태로 보관하지 마세요.
  • 최소 굽힘 반경: 호스 직경의 10배

2. 정기점검 체크리스트

3. 용도별 청소방법

• 물/폐수: 1.5x 작동 압력의 깨끗한 물로 세척
• 화학물질 이동: 호환되는 용매로 3회 헹굼
• 오일/연료: 세제 용액(pH 7-9)으로 퍼지
• 슬러리/고체: 기계식 브러싱 에어 블래스트 청소

4. 압력 테스트 프로토콜

• 빈도: 계속 사용하려면 분기별로
• 테스트 방법: 1.5x 작동 압력에서 수압 테스트
• 기간: 최소 30분
• 승인 기준: <2% 압력 강하, 눈에 보이는 누출 없음

5. 안전 취급 매개변수

6. 운영 모범 사례

• 설치:
  • 최소 5배 직경 굽힘 반경 유지
  • 3~5피트마다 적절한 지지대를 사용하십시오.
• 작동:
  • 갑작스러운 압력 서지 방지(>10% PSI/초)
  • 최대 유속: 액체의 경우 20ft/초
• 종료:
  • 점진적인 압력 감소
  • 보관 전 배수를 완료하세요.

7. Jiangsu Jinluo 제품에 대한 특별 고려 사항

주어진 강소진뤄신소재기술유한회사 폴리우레탄 및 산업용 호스(직경 2-16인치)를 전문으로 하는 경우 다음과 같은 특정 유지 관리 측면에 유의하십시오.

• 폴리우레탄 호스:
  • 내화학성은 강화되지만 강산은 피하세요.
  • 우수한 내마모성(표준 고무보다 50% 우수)
  • 보관기간 : 5년 (적절한 조건에서는 미사용)
• 대구경 호스(8-16인치):
  • 전문적인 청소 장비가 필요합니다
  • 강화된 지지 구조가 필요함
  • 점검주기 : 지속적인 사용시 월 1회

8. 수명 연장 기술

• 회전 시스템: 사용량이 많은 응용 분야에서는 여러 호스를 대체합니다.
• 보호용 슬리브: 접점에 마모 방지 장치 추가
• 엔드 피팅 유지 관리: 연간 나사 윤활/검사
• 압력 사이클링: 점차적으로 압력을 높이거나 낮추십시오.

9. 폐기 및 재활용

• 수명 종료 징후:
  • 균열 전파 >30% 길이
  • 압력 등급 하락 >25%
  • 영구 변형 >5% 직경
• 환경 규정 준수:
  • 재질별 구분(고무/PVC/TPU)
  • 산업용 호스 폐기에 대한 현지 규정을 따르세요.

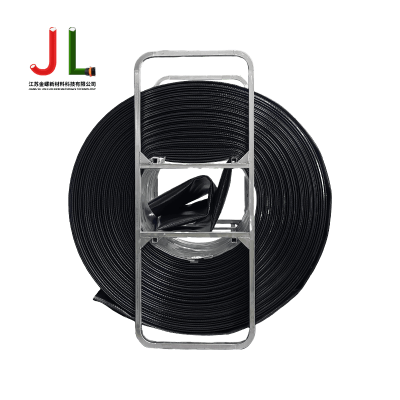

Jinluo 고강도 폴리우레탄 압력 호스 - 유연한 강화 TPU 플랫 튜빙
