유전 물 이송 호스: Frac 호스 및 고압 가이드

유전 작업용 물 이송 호스

유전 물 이송 호스는 매우 특정한 문제를 해결하기 위해 존재합니다. 즉, 고정된 파이프라인 인프라가 없는 지형을 가로질러 대량의 물을 빠르게 이동한 다음 해당 호스를 포장하고 작업 현장이 이동되면 다시 이동하는 것입니다. 이것이 바로 유전 물 이송 호스가 영구 설치에 사용되는 견고한 파이프와 다르게 보이는 이유입니다. 즉, 평평하게 접어 트럭이나 릴에 싣고 며칠이 아닌 몇 시간 내에 재배치해야 합니다.

실제로 이 호스 카테고리는 단일 유전 프로젝트 내에서 여러 가지 고유한 용도를 다룹니다. 즉, 파쇄 작업에 앞서 담수를 우물 패드로 이동하고, 생성된 물이나 환류수를 저장 또는 폐기 장소로 옮기고, 수원과 혼합 장비 사이에 임시 공급 라인을 제공합니다. 이러한 용도 각각에는 압력과 부피 요구 사항이 조금씩 다르지만, 빠르게 배치하고, 거친 지면을 견디며, 다음 패드에서 재사용하기 위해 손상 없이 복구할 수 있는 호스에 대한 기본 수요는 동일합니다.

폴리우레탄 물 이송 호스가 표준이 된 이유

TPU(열가소성 폴리우레탄)는 무게에 비해 높은 인장 강도, 모래 및 자갈 패드 표면의 마모에 대한 강한 저항성, 여름 더위부터 겨울 동결 조건까지 유전 지역에서 흔히 발생하는 온도 변화 전반에 걸쳐 안정적인 성능 등 일치하기 어려운 특성의 조합을 제공하기 때문에 폴리우레탄 물 이송 호스는 유전 응용 분야에서 오래된 고무 및 PVC 기반 호스를 크게 대체했습니다.

일반적인 폴리우레탄 유전 호스는 유체와 접촉하는 내부 TPU 라이너, 압력 하중을 전달하는 직조 강화 층(일반적으로 고강도 폴리에스터), 패드를 가로질러 끌림으로 인한 마모를 견디는 외부 TPU 커버 등 공압출 구조로 제작됩니다. 이 층 구조 덕분에 호스는 운반 및 보관을 위해 완전히 평평하게 접힌 다음, 펌프가 작동하면 전체 구멍으로 둥글게 접힐 수 있습니다. 강철 파이프나 강성 폴리 파이프에 비해 동일한 직경의 폴리우레탄 호스는 더 적은 시간 내에 더 적은 인력으로 로드, 언로드 및 배치가 가능합니다.

수압 파쇄 호스 및 Frac 호스 압력 요구 사항

수압 파쇄 호스는 유전 호스 카테고리에서 가장 까다로운 부분에 속합니다. Frac 패드에 공급되는 저압 물 이송 라인은 일반적으로 대부분의 표준 레이플랫 호스 범위로 평가되지만, 펌프와 수정에 더 가깝게 사용되는 Frac 호스는 훨씬 더 높고 더 빠르게 순환하는 압력에 노출될 수 있습니다. 이는 반복적인 압력 주기가 정상 상태 압력보다 더 빨리 강화 층을 피로하게 하기 때문에 피크 수 자체만큼 중요한 요소입니다.

이러한 사이클링 동작으로 인해 파쇄 호스 사양에는 일반적으로 작동 압력과 별도의 피로 또는 사이클 수명 등급이 모두 나열되며 공급업체를 평가하는 구매자는 작동 압력만 고려하기보다는 두 가지 모두에 대해 질문해야 합니다. 강화 품질(섬유 유형, 직조 밀도, 공압출 중에 강화 레이어가 내부 및 외부 TPU 레이어에 얼마나 잘 결합되는지)은 성능이 저하되기 전에 호스가 견딜 수 있는 압력 사이클 수에 직접적인 영향을 미칩니다.

• 작동 압력: 호스가 정상 작동 중에 지속적으로 처리할 수 있는 압력입니다.
• 파열 압력: 고장 임계값으로, 일반적으로 안전 여유로 작동 압력의 몇 배입니다.
• 사이클 피로 등급: 반복적인 가압 및 감압 하에서 호스의 성능은 특히 파쇄 및 펌프에 인접한 호스 섹션과 관련이 있습니다.

고압 유전 호스 : 직무에 대한 평가 매칭

유전 현장의 모든 호스가 최대 압력 등급을 받을 필요는 없으며, 표준 압력 물 이송 라인에 고압 유전 호스를 지정하면 불필요한 비용과 무게가 추가될 뿐입니다. 실용적인 접근 방식은 저압 담수 공급 라인부터 중압 전달 섹션을 거쳐 펌핑 장비에 가장 가까운 고압 라인까지 현장의 압력 구역을 계획하고 각 구역의 호스 직경과 압력 등급을 별도로 선택하는 것입니다.

현장의 모든 라인을 사용 가능한 최고 압력 등급으로 과도하게 지정하는 것은 안전을 위한 지름길은 아닙니다. 이는 일반적으로 필요하지 않은 부분에 더 무겁고 값비싼 호스를 의미할 뿐이며, 시스템의 실제 약점은 종종 호스 본체 자체가 아닌 커플링이나 연결부입니다.

석유 및 가스용 산업용 호스: 물 전달 그 이상

일반적으로 물 취급이 배치된 호스 길이에 따라 가장 많은 양을 처리하는 분야임에도 불구하고 석유 및 가스용 산업용 호스는 물 이송만 수행하는 것보다 더 광범위한 작업을 수행합니다. 일반적인 현장의 오일 및 가스 호스 적용에는 생성된 물 처리, 현장 발전기 및 장비를 위한 임시 연료 전송, 시추 작업 중 진흙 및 슬러리 전송, 습한 날씨 동안 패드 주변 저지대의 탈수 등이 포함될 수 있습니다.

처리되는 유체와 라이너 재료 사이의 화학적 호환성이 압력 등급보다 서비스 수명을 더 결정하기 때문에 이러한 용도 각각은 특히 내부 라이너에 대해 서로 다른 요구 사항을 제시합니다. 담수 이송에 적합한 라이너는 염도가 높거나 미량의 탄화수소가 포함된 생산수를 처리하는 데 자동으로 적합하지 않으므로 하나의 호스 사양이 현장의 모든 역할을 수행한다고 가정하기 전에 공급업체와 유체 호환성을 확인하는 것이 좋습니다.

드릴링 호스 응용

드릴링 호스 응용 분야는 호스가 높은 주기적 압력 하에서 파쇄 유체가 아닌 활성 드릴링 작업을 지원하는 데 사용되는 물을 처리한다는 점에서 물 전달 및 파쇄 범주와 다릅니다. 시추 현장 주변의 장비 물 공급, 먼지 억제 및 임시 배수를 생각해 보십시오. 장비 용수 공급이 중단되면 시추 작업이 직접적으로 지연될 수 있으므로 여기서는 용량 및 연속 흐름 신뢰성이 최고 압력 등급보다 더 중요한 경향이 있습니다.

패드가 순차적으로 개발됨에 따라 드릴링 장소가 자주 재배치되기 때문에 호스 무게와 재배치 용이성은 선택 결정에 특히 중요한 영향을 미칩니다. 소규모 작업자가 교대 근무 내에서 로드, 운반 및 재배치할 수 있는 폴리우레탄 레이플랫 호스는 압력 요구 사항 자체가 상대적으로 적은 경우에도 이러한 특정 역할에서 더 무거운 고무 또는 견고한 파이프 대체품에 비해 실제 작동상의 이점을 갖습니다.

유전 호스 선택 가이드

유전 응용 분야에 적합한 호스를 선택하는 것은 직경이나 가격에서 시작하기보다는 순서대로 진행된 짧은 질문 목록으로 귀결됩니다.

1. 처리되는 유체는 무엇이며 내부 라이너는 해당 유체와의 화학적 호환성을 확인합니까? 담수, 생성된 물 및 굴착 유체는 각각 라이너에 서로 다른 요구 사항을 적용합니다.
2. 이 호스 섹션이 사용되는 구역의 실제 작동 압력은 얼마이며, 인접 라인과 같은 반복적인 압력 순환이나 물 전달과 같은 정상 상태 흐름을 견뎌야 합니까?
3. 호스를 끌거나 놓을 지면 조건은 무엇이며 결과적으로 외부 커버에 추가적인 내마모성이 필요합니까?
4. 호스는 얼마나 자주 재배치되며, 반영구적 라인보다 무게와 릴 호환성이 더 중요합니다.
5. 라인의 크기를 과도하게 늘리거나 불필요한 무게와 비용을 추가하지 않고 필요한 유량을 제공하는 직경은 무엇입니까?

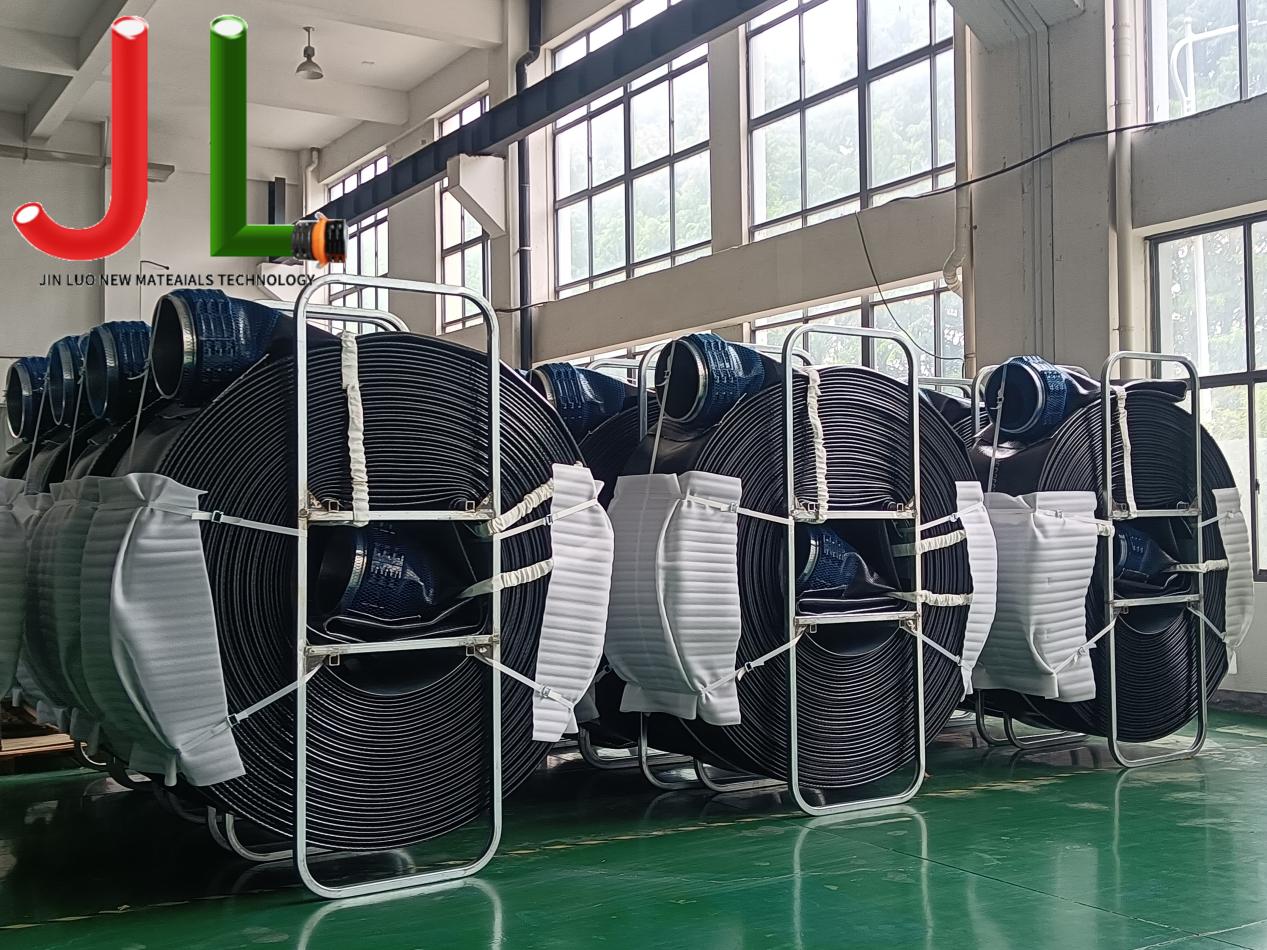

Jinluo는 담수 이송부터 파쇄수 공급까지 다양한 유전 역할에 걸쳐 2~16인치 구경과 다양한 현장 레이아웃에 맞게 길이를 맞춤 설정할 수 있는 폴리우레탄 레이플랫 호스를 제조합니다. 주문을 확정하기 전에 유체 유형, 압력 구역 및 지면 조건을 검토하는 것이 일반적으로 사용 가능한 최고 등급의 호스를 기본으로 사용하는 것보다 올바른 사양에 도달하는 더 신뢰할 수 있는 경로이며 Jinluo를 포함한 대부분의 공급업체는 특정 현장 조건에 적합한 보강재와 덮개 재료의 조합을 조언할 수 있습니다.
