TPU 레이 플랫 호스가 우주 이동을 최고로 선택하는 것인가요?

산업용 유체 이송 영역에서 배출 호스의 선택은 운영 효율성, 안전성 및 총 소유 비용에 직접적인 영향을 미칩니다. 전통적으로 PVC와 고무가 시장을 장악해 왔지만, TPU 레이 플랫 호스 특히 탄화수소, 마모 및 극한의 온도와 관련된 까다로운 응용 분야에서 고성능 대안으로 부상했습니다. 이 기사에서는 재료 특성, 내화학성, 압력 등급 및 오일 전달과 같은 특수 작업에 대한 적합성을 검사하여 TPU 레이 플랫 호스에 대한 엔지니어 수준의 분석을 제공합니다.

TPU 대 PVC 레이 플랫 호스: 비교 재료 분석

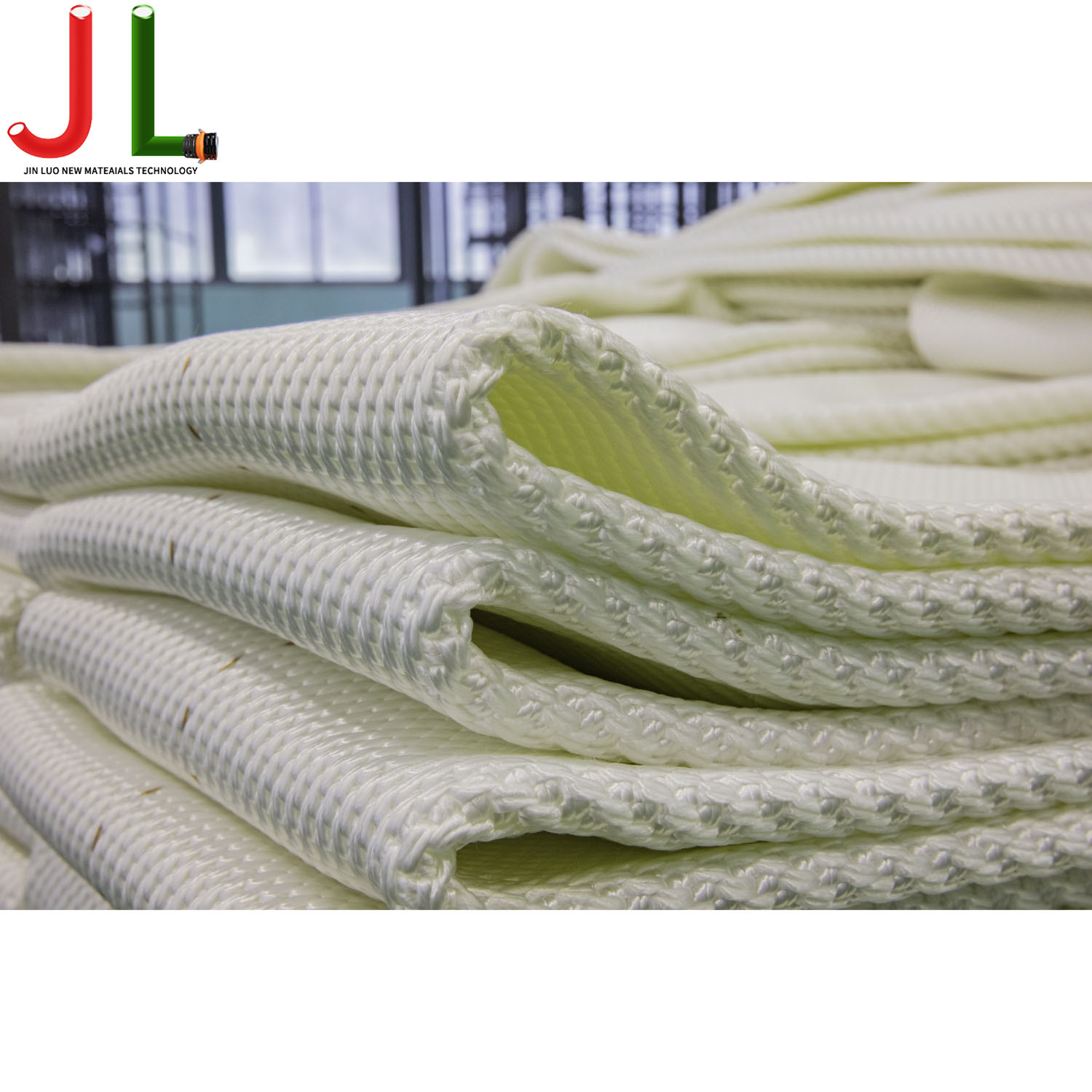

사이에서 선택 TPU 대 PVC 레이 플랫 호스 고분자 과학 및 응용 요구 사항에 대한 세부적인 이해가 필요합니다. PVC(폴리염화비닐) 호스는 일반적으로 유연성을 얻기 위해 가소화되지만 장기적인 안정성이 희생됩니다. 이에 비해 TPU(열가소성 폴리우레탄)는 고무의 탄성과 플라스틱의 인성을 결합한 탄성합금입니다. TPU가 고강도 폴리에스테르 강화재를 캡슐화하는 "압출형 직조" 공법은 접착제 없이 균일한 구조를 만들어 박리 위험을 제거합니다.

성능 매트릭스: TPU vs. PVC vs. 고무

차이점을 정량화하기 위해 아래 표에서는 레이플랫 호스 구성에 사용되는 세 가지 일반적인 재료의 중요한 엔지니어링 매개변수를 비교합니다.

데이터는 PVC가 일반 관개용으로는 여전히 저렴한 옵션이지만, TPU 레이 플랫 호스 마모성 및 화학적으로 공격적인 환경에서 사용 수명을 연장하여 더 높은 초기 비용을 정당화합니다.

TPU 레이 플랫 호스 내화학성: 자세한 검토

조달 엔지니어의 경우 TPU 레이 플랫 호스 내화학성 프로필이 결정적인 요소입니다. TPU의 저항성은 유체를 오염시킬 수 있는 이동성 가소제를 사용하지 않고 광범위한 물질에 불활성을 제공하는 분자 구조에서 비롯됩니다.

산업용 유체와의 호환성

TPU는 본질적으로 지방족 탄화수소, 윤활유 및 그리스에 대한 내성이 있습니다. 또한 기수, 바닷물, 희석된 산 및 알칼리에서도 잘 작동합니다. 그러나 강한 극성 용매, 에스테르 또는 케톤에는 적합하지 않습니다. 다음은 기술 데이터 시트를 기반으로 한 호환성 가이드입니다.

• 탄화수소(디젤, 등유, 원유): 훌륭해요. 호스 라이닝은 장시간 접촉에도 인장 강도(최소 5,800psi 또는 40MPa)를 유지합니다.
• 드릴링 머드 및 시멘트 슬러리: 내마모성이 뛰어나 내부 침식을 방지합니다.
• 식수: 특정 TPU 화합물은 NSF/ANSI 61 인증을 받아 식수에 맛이나 냄새가 전달되지 않습니다.
• 농업용 비료(액체 거름): 훌륭합니다. 부드러운 TPU 튜브는 세척이 용이하고 잔여물 축적을 방지합니다.

내화학성: 온도 및 농도 계수

TPU의 내화학성은 절대적이지 않습니다. 이는 온도와 화학물질 농도의 함수입니다. 온도가 상승하면 화학적 공격 속도가 가속화됩니다. 연속 사용의 경우 표준 서비스 온도 범위는 -50°C ~ 65°C이며 최대 80°C까지 허용됩니다. 고온에서 농축된 산에 대한 내성이 필요한 응용 분야의 경우 특수 TPU 버전 또는 대체 재료가 필요할 수 있습니다. 제조업체는 고유한 응용 분야에 대한 요청이 있을 경우 특정 내화학성 차트를 제공할 수 있습니다.

TPU 레이 플랫 호스 압력 등급: 안전 여유 설계

이해하기 TPU 레이 플랫 호스 압력 등급 시스템 설계 및 안전 규정 준수에 매우 중요합니다. 압력은 일반적으로 작동 압력(정상 서비스 중 최대 압력)과 파열 압력(호스가 치명적으로 고장나는 지점)의 두 가지 값으로 정의됩니다.

작동 압력과 파열 압력 비교: 안전계수

산업 표준에서는 파열 압력과 작동 압력 사이의 안전 계수를 일반적으로 3:1 또는 4:1로 규정합니다. 예를 들어, 작동 압력이 300psi인 호스의 최소 파열 압력은 900psi여야 합니다. 이는 작동 중 압력 스파이크, 서지 및 기계적 응력을 설명합니다.

직경 및 벽 두께에 따른 압력 등급

압력 등급은 직경과 반비례합니다. 2인치 호스는 후프 응력 공식으로 인해 16인치 호스보다 훨씬 더 높은 압력을 처리할 수 있습니다. 아래 표는 여러 제조업체의 데이터를 집계하여 일반적인 압력 범위를 보여줍니다.

어셈블리의 최종 압력 등급은 가장 낮은 등급의 부품(종종 커플링)에 의해 결정된다는 점에 유의하는 것이 중요합니다. 부식성 환경에서 높은 압력 무결성을 유지하려면 스테인리스강 섕크 커플링(예: 316 SS)을 권장합니다.

경량 TPU 레이 플랫 호스: 물류 및 운영상의 이점

에 대한 수요 경량 TPU 레이 플랫 호스 신속한 배치와 승무원 피로 감소의 필요성에 의해 추진됩니다. 산불 진압이나 홍수 통제와 같은 비상 대응 시나리오에서는 킬로그램 단위가 중요합니다.

무게 이점의 정량화

표준 6인치 고무 흡입 호스의 무게는 5~6kg/m(3.3~4.0lbs/ft) 이상입니다. 그에 비해 6인치는 경량 TPU 레이 플랫 호스 무게는 약 2.48kg/m(1.66lbs/ft)입니다. 200미터(660피트) 길이의 경우 이는 500kg(1100파운드) 이상의 무게 절감을 나타냅니다. 이러한 감소로 인해 다음이 가능해졌습니다.

• 더 빠른 포장 및 포장 풀기: 코일 부피와 무게가 낮아지면 직원의 부담이 줄어듭니다.
• 운송 비용 절감: 트럭이나 헬리콥터당 더 많은 호스를 적재할 수 있습니다.
• 단순화된 처리: 움직이는 차량이나 소규모 팀에서 배포할 수 있습니다.

배수 시 호스가 완전히 편평해지는 "레이 플랫(lay flat)" 특성은 보관 공간이 더 작으며 청소 및 유지 관리가 더 쉽다는 것을 의미합니다.

오일 이송용 TPU 레이 플랫 호스: 설계 및 안전 프로토콜

사용 TPU 레이 플랫 호스 for oil transfer 가연성 유체 및 정전기와 관련된 위험을 완화하려면 특정 설계 기능이 필요합니다. 표준 TPU 호스는 내유성이지만 해양 및 정유소 응용 분야에는 향상된 안전성이 요구됩니다.

정전기 방지 시공 및 접착

탄화수소가 호스를 통해 고속으로 흐르면 정전기가 축적됩니다. 소멸되지 않으면 정전기 방전으로 인해 증기가 발화될 수 있습니다. 다음을 위해 설계된 고성능 호스 오일 이송용 TPU 레이 플랫 호스 접지 메커니즘을 통합합니다. 예를 들어, 특수 해양 호스에는 호스 본체 내에 전체 길이를 따라 이어지는 2개의 캡슐화된 구리 접지선이 포함되어 있습니다.

이러한 와이어는 전도성 커플링(예: 연성 철 또는 스테인레스 스틸로 만든 것)에 전기적으로 결합된 다음 실제 접지에 연결되어야 합니다. 이러한 시스템의 저항은 MIL-PRF-370K와 같은 군사 표준에서 요구하는 1.5ohm/ft(4.9ohm/m) 임계값보다 훨씬 낮도록 설계되었습니다.

탄화수소 전달을 위한 기계적 견고성

정전기 소산 외에도 오일 이송용 호스는 선박에서 해안으로 또는 선박에서 선박으로 작업하는 동안 당기는 힘을 견딜 수 있는 높은 인장 강도가 필요합니다. 원형으로 짜여진 강화재는 최대 80,000lbs(16인치 호스의 경우)의 인장 강도 등급을 제공하여 호스가 자체 중량이나 선박 표류로 인해 분리되지 않도록 보장합니다. 또한 TPU 커버는 벙커 연료, 제트 연료 및 원유에 필요한 저항을 제공하여 외부 층이 부풀어오르거나 부드러워지는 것을 방지합니다.

결론: 중요한 작업을 위한 TPU 레이 플랫 호스 지정

엔지니어링의 장점 TPU 레이 플랫 호스 분명한 점은 기존 고무 또는 PVC 호스에 비해 우수한 내마모성, 폭넓은 화학적 호환성 창, 높은 중량 대비 강도 비율을 제공한다는 것입니다. 프로젝트를 지정할 때 다음 사항을 고려하세요.

• 탄화수소와 관련된 응용 분야의 경우 다음과 같은 호스를 우선적으로 사용하십시오. TPU 레이 플랫 호스 내화학성 검증 및 필수 정전기 방지 배선.
• 험준한 지형에서의 탈수 또는 관개를 위해, 경량 TPU 레이 플랫 호스 교체 주기가 줄어듭니다.
• 항상 확인하세요. TPU 레이 플랫 호스 압력 등급 서지 이벤트를 포함하여 시스템의 최대 동적 압력에 대비합니다.
• 비교할 때 TPU 대 PVC 레이 플랫 호스 , 초기 구매 가격뿐만 아니라 수명과 유지 관리 감소를 고려하여 총 수명 주기 비용을 계산합니다.

다음과 같은 특수 애플리케이션용 오일 이송용 TPU 레이 플랫 호스 , 호스가 전도성 및 유체 호환성에 대한 업계 표준을 충족하는지 확인하는 문서를 요구합니다. 재료 과학을 응용 분야에 적용함으로써 엔지니어는 안전하고 효율적이며 비용 효과적인 유체 전달 작업을 보장할 수 있습니다.

자주 묻는 질문(FAQ)

1. TPU 레이 플랫 호스를 디젤 연료의 연속 펌핑에 사용할 수 있습니까?

예, TPU는 본질적으로 디젤 및 기타 지방족 탄화수소에 내성이 있습니다. 그러나 특히 해양 또는 해양 환경에서 지속적인 펌핑을 위해서는 정전기 방전을 방지하기 위해 정전기 방지 와이어와 전도성 커플링으로 특별히 설계된 호스가 필요합니다.

2. TPU의 유연성은 -40°C에서 고무와 어떻게 비교됩니까?

TPU는 이동이 가능한 가소제를 사용하지 않고도 -50°C까지 뛰어난 유연성을 유지합니다. 고무 화합물은 저온에서도 작동할 수 있지만 특수한(더 비싼) 제제가 필요할 수 있습니다. TPU는 일반적으로 저온 성능이 더 일관됩니다.

3. TPU 레이 플랫 호스의 최대 연속 작동 온도는 얼마입니까?

표준 최대 연속 작동 온도는 65°C(150°F)입니다. 최대 80°C(175°F)의 단기 최고 온도가 허용되지만 이 상한에 장기간 노출되면 호스의 수명이 단축됩니다.

4. TPU 레이 플랫 호스는 식수로 안전한가요?

예. 하지만 호스가 NSF/ANSI 61 또는 동등한 표준에 따라 특별히 인증된 경우에만 가능합니다. 모든 TPU 컴파운드가 식품 등급인 것은 아닙니다. 일부에는 식수에 적합하지 않은 첨가물이 포함되어 있습니다. 항상 인증을 확인하세요.

5. 레이플랫 호스의 "스네이킹" 원인은 무엇이며 TPU는 이를 방지합니까?

압력을 받을 때 "스네이킹" 또는 측면 불안정성은 보강재의 과도한 신장으로 인해 발생합니다. 고품질 TPU 호스는 신율을 2% 미만으로 제한하는 원형 직조 폴리에스테르 원사를 사용하여 호스가 뒤틀리거나 흔들리는 것을 방지하여 안정적인 흐름을 보장하고 마모를 줄입니다.

참고자료

1. 팁사. (2025). Oroflex Terrain - 고유량 압출 TPU 레이 플랫 배출 호스. tipsa.com
2. 선호스. (2025). 레이플랫 호스 디코딩: PVC, 고무 및 TPU가 다양한 요구 사항을 충족하는 이유 sunhose.com
3. 팁사. (n.d.). OROFLEX OFFSHORE - 매우 견고한 압출 TPU 연료 및 오일 배출 레이 플랫 호스. 다이렉트인더스트리
4. 오리엔트플렉스. (n.d.). TPU 레이플랫 호스. orientrubber.com
5. ZYfire 호스 공사. (n.d.). Zyfire LayFlat 12" 200 Psi 작동 압력 TPU LayFlat 호스. madeinchina.com
6. cnhoseflex.com. (2023). TPU 레이플랫 호스 - 기술 사양. cnhoseflex.com
7. cnhoseflex.com. (2024). 레이플랫 호스 재질 개요: PVC, PE 및 TPU의 장단점. cnhoseflex.com
8. 하이테크코프. (2020). TPU 레이플랫 호스 - 기술 데이터. hitechcorp.com.vn
9. 존 M. 엘스워스. (n.d.). Kuriyama OFAQ 6인치 폴리우레탄 레이플랫 식수 배출 호스. jmesales.com
