파쇄 및 진화 호스 가이드

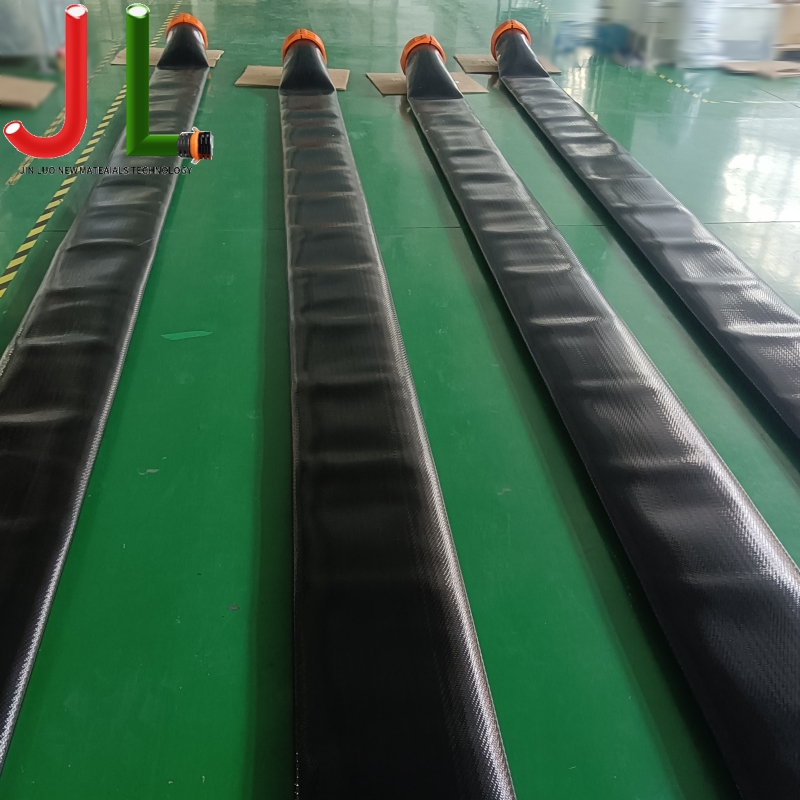

적절한 선택 파쇄 및 유전 호스 시추 엔지니어, 조달 관리자, 현장 운영 감독자에게 매우 중요한 작업입니다. 이 호스는 극한의 조건에서 마모성 프로판트, 고압 유체 및 부식성 화학 물질을 운반합니다. 호스 조립에 오류가 발생하면 가동 중지 시간, 안전 위험 및 환경 위반으로 인해 비용이 많이 들 수 있습니다. 이 가이드는 호스 구성, 성능 표준 및 응용 분야별 요구 사항을 평가하기 위한 기술 프레임워크를 제공합니다.

1. 호스 구성 레이어 및 재료 과학 이해

어떤 성능 파쇄 및 유전 호스 다층 구조에 따라 다릅니다. 일반적인 고압 호스는 튜브, 보강재, 커버의 세 가지 기본 레이어로 구성됩니다. 각 레이어는 고유한 기능을 수행하며 재료 선택은 주기적 압력 및 연마 매체 하에서 내구성에 직접적인 영향을 미칩니다.

평가할 때 수압파쇄용 고압파쇄호스 , 튜브 화합물에 세심한 주의를 기울이십시오. 니트릴 고무(NBR)는 내유성이 우수하지만 내마모성이 제한되어 있습니다. HNBR(수소화 니트릴)은 석유 기반 유체와 고온 모두에 대한 탁월한 저항성을 제공하므로 유체 온도가 200°F를 초과하는 장기간의 파쇄 작업에 선호되는 선택입니다.

1.1 보강층 비교

강화층은 호스의 파열 압력과 충격 수명을 결정합니다. 나선형 와이어 보강재는 파쇄 장비에 사용되는 대구경 호스에 최고의 파열 강도와 유연성을 제공합니다. 편조 와이어 보강재는 더 작은 라인에 우수한 유연성을 제공하지만 일정한 압력 주기에서는 더 빨리 피로해질 수 있습니다. 아래 표에는 기술적인 차이점이 요약되어 있습니다.

보강 유형	공법	일반적인 작동 압력	피로 저항
나선형 와이어(4~6겹)	나선형으로 감긴 고장력 강선	10,000 - 15,000psi	훌륭합니다. 높은 주기 충격을 견딜 수 있음
편조 와이어(2~4겹)	짜여진 강철 와이어 가닥	3,000 - 6,000psi	보통; 지속적인 굴곡으로 인해 피로해지기 쉽습니다.
와이어 나선을 사용한 직물 브레이드	섬유와 철근의 결합	최대 3,000psi	흡입 및 회수 라인에만 적합

2. 내마모성 및 피복재 성능

수압파쇄 작업에서는 호스가 바위 표면, 강철 플랫폼, 날카로운 모서리 위로 자주 끌려갑니다. 커버 소재는 기계적 손상에 대한 첫 번째 방어선 역할을 합니다. 에 대한 셰일가스용 내마모성 유전 호스 , 인열강도가 높은(최소 150kN/m) 합성고무 커버가 필수입니다.

제조업체는 표준 용도로 SBR(스티렌-부타디엔 고무) 또는 CR(클로로프렌 고무)을 사용하는 경우가 많습니다. 극심한 마모 환경의 경우 폴리우레탄으로 덮인 호스는 고무 커버에 비해 마모 수명이 3~5배 더 깁니다. 현장 데이터에 따르면 폴리우레탄 커버는 파쇄 매니폴드 연결부와 같이 마찰이 큰 응용 분야에서 교체 빈도를 약 40%까지 줄여줍니다.

3. 압력 등급 및 안전 계수

압력 등급을 이해하는 것은 안전한 시스템 설계의 기본입니다. 매 파쇄 및 유전 호스 명확하게 표시된 작동 압력이 있어야 하며, 이는 일반적으로 최소 파열 압력의 25% ~ 33%입니다. 이 4:1 또는 3:1 안전 계수는 시간이 지남에 따라 압력 스파이크, 기계적 손상 및 재료 저하를 설명합니다.

고압 파쇄 응용 분야의 경우 작동 압력은 15,000psi가 일반적이며 파열 압력은 60,000psi를 초과합니다. 엔지니어는 피로 파괴가 발생하기 전에 호스가 견딜 수 있는 압력 사이클 수를 나타내는 임펄스 사이클 등급도 고려해야 합니다. 고품질 파쇄 호스는 ISO 6803 테스트 프로토콜에 따라 최대 작동 압력에서 최소 200,000회의 충격 주기를 견뎌야 합니다.

4. 화학적 호환성 및 유체 저항성

수압 파쇄 유체에는 물, 프로판트, 마찰 감소제, 살생물제 및 스케일 억제제의 복잡한 혼합물이 포함되어 있습니다. 튜브 재료는 팽창, 경화 또는 유체 흐름으로의 화합물 추출을 방지하기 위해 화학적 분해에 저항해야 합니다. 산성화 작업을 위한 내화학성 파쇄 호스 특수한 튜브 화합물이 필요합니다.

염산 또는 불화수소산과 관련된 산성화 처리의 경우 탄화플루오르(FKM) 튜브 재료가 가장 높은 저항성을 제공합니다. 표준 파쇄 유체의 경우 HNBR은 내화학성과 온도 안정성의 균형 잡힌 조합을 제공합니다. 다음은 화학적 호환성 고려 사항을 요약한 것입니다.

HNBR(수소화니트릴): 디젤, 광유 및 대부분의 파쇄 유체에 적합합니다. 온도 범위 -40°F ~ 275°F.
FKM(불소탄소): 산성화 및 방향족 탄화수소에 탁월합니다. 온도 범위 -20°F ~ 400°F; 더 높은 비용.
NBR(니트릴): 석유 기반 유체에는 적합하지만 고온 파쇄 유체와의 호환성은 제한적입니다.
UPE(초고분자량 폴리에틸렌): 특수 용도를 위한 우수한 내마모성 및 내화학성.

5. 연결구 및 조립 무결성

호스 어셈블리의 강도는 끝 연결부만큼만 강합니다. 에 대한 파쇄 및 유전 호스 assemblies with hammer unions , 적절한 압착 기술과 커플링 선택이 중요합니다. 해머 유니온(예: Fig 100, Fig 1502 또는 Fig 206)은 빠른 연결 기능과 극한 압력에서도 안정적인 밀봉으로 인해 고압 파쇄 연결부의 업계 표준입니다.

어셈블리를 지정할 때 압착 프로세스가 API 7K 또는 ISO 6803 표준을 충족하는지 확인하십시오. 언더 압착 연결은 압력을 받으면 날아갈 수 있으며, 과도한 압착은 강화 레이어를 손상시켜 숨겨진 실패 지점을 생성할 수 있습니다. 제3자 테스트를 통해 적절하게 압착된 어셈블리가 호스의 정격 작동 압력과 파열 압력을 100% 유지하는 것으로 확인되었습니다.

5.1 주요 조립 사양

압착 유지: 커플링 인터페이스에서 호스 파열 압력의 최소 90%에 도달해야 합니다.
커플링 재료: 실외 유전 환경에서 내식성을 위해 아연 또는 에폭시 코팅이 된 탄소강입니다.
추적성: 각 어셈블리에는 품질 보증 및 고장 분석을 위한 압착 데이터 기록과 함께 일련 번호가 포함되어야 합니다.

6. 산업 표준 및 인증 요구 사항

인정된 산업 표준을 준수하는 것은 유전 운영에 있어 협상의 대상이 아닙니다. API 7K는 설계, 제조 및 테스트 요구 사항을 포괄하는 호스 드릴링 및 정비에 대한 기본 표준입니다. API 7K 인증 파쇄 및 유전 호스 제품이 엄격한 파열, 충격 및 굽힘 테스트를 거쳤음을 보장합니다.

추가 표준에는 충격 테스트를 위한 ISO 6803, 해양 애플리케이션을 위한 ABS 인증, 지하 광산 환경을 위한 MSHA 승인이 포함됩니다. 조달 사양에서는 각 배치에 대해 파열 압력, 접착 강도 및 치수 검증을 문서화하는 인증된 테스트 보고서(CTR)를 명시적으로 요구해야 합니다.

자주 묻는 질문(FAQ)

Q: 정기적으로 작동할 때 파쇄 호스의 일반적인 사용 수명은 얼마나 됩니까?
A: 작업당 200~300회의 압력 주기를 사용하는 일반적인 파쇄 작업에서 HNBR 튜브와 나선형 와이어 보강재가 포함된 고품질 호스는 3~5년 동안 지속될 수 있습니다. 커버에 눈에 띄는 상처가 있거나 보강재가 노출된 경우 또는 작동 압력의 110%를 초과하는 상당한 압력 서지가 발생한 경우 교체를 권장합니다.
Q: 파쇄 작업에 적합한 호스 크기를 어떻게 결정합니까?
A: 호스 크기는 유량 및 압력 강하 요구 사항에 따라 결정됩니다. 대부분의 파쇄 작업의 경우 매니폴드 연결에는 2인치 및 3인치 내경이 표준이고 미사일 라인에는 4인치 호스가 사용됩니다. Darcy-Weisbach 계산을 사용하여 최대 유량에서 압력 강하가 작동 압력의 10%를 초과하지 않는지 확인하십시오.
Q: 파쇄 호스가 손상된 경우 수리할 수 있나요?
A: API 7K에 따라 고압 파쇄 호스에 대한 현장 수리가 허용되지 않습니다. 외부 커버를 관통하여 보강재를 노출시키는 절단이나 마모는 즉시 사용을 중단해야 합니다. 수리된 어셈블리는 원래 압력 등급으로 재인증될 수 없습니다.
Q: 파쇄 호스와 회전식 드릴링 호스의 차이점은 무엇입니까?
A: 파쇄 호스는 빈번한 압력 순환으로 연마성 슬러리의 고유량, 고압 전달을 위해 설계되었습니다. 회전식 드릴링 호스(켈리 호스)는 드릴링 장비 바닥에서 지속적인 회전과 진동을 위해 설계되었습니다. 서로 바꿔 사용할 수 없습니다. 파쇄 호스는 일반적으로 덮개가 더 두껍고 강화 배치 패턴이 다릅니다.

참고자료

미국 석유 연구소. (2023). API 사양 7K: 시추 및 유정 서비스 장비 . API 게시 서비스.
국제표준화기구. (2020). ISO 6803: 고무 또는 플라스틱 호스 및 호스 조립품 - 구부러짐 없는 유압 충격 테스트 .
전국 부식 엔지니어 협회. (2022). NACE SP0472: 부식성 석유 정제 환경에서 탄소강 용접부의 사용 중 환경 균열을 방지하는 방법 및 제어 .
석유공학회. (2021). SPE 204215: 수압 파쇄 작업의 고압 호스 관리 모범 사례 .
에너지 연구소. (2023). EI 모델 안전 실천 규약 파트 15: 가연성 유체를 취급하는 설치에 대한 영역 분류 .
산업안전보건청. (2022). OSHA 1910.269: 발전, 전송 및 배전 - 호스 무결성 요구 사항 .
