가스 레이플랫 호스: 구조, 압력 등급 및 응용 분야

무엇 가스 레이플랫 호스 사용처 및 용도

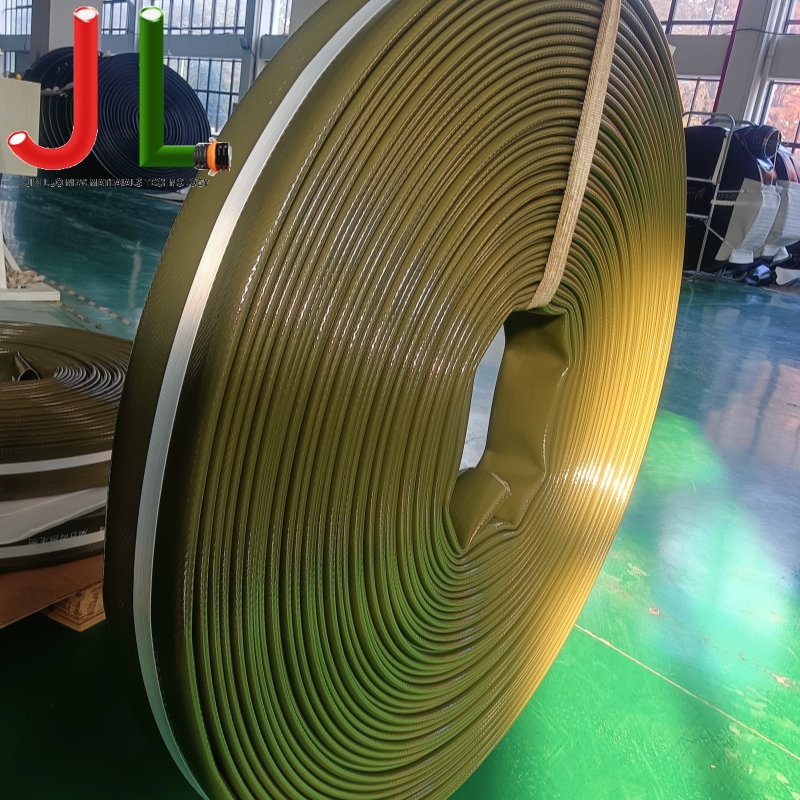

가스 레이플랫 호스는 LPG, 천연 가스, 압축 공기 및 산업 공정 가스를 포함한 가스 매체를 제어된 압력 하에서 전달하도록 설계된 유연하고 접이식 도관입니다. 단단한 배관과 달리 비어 있으면 평평하게 접혀 컴팩트한 보관, 빠른 배포 및 간단한 현장 교체가 가능합니다. 플랫 프로파일 스토리지는 실질적인 이점을 제공합니다. : 레이플랫 호스의 100미터 코일은 동등한 둥근 구멍 호스 조립에 필요한 공간의 일부를 차지하므로 휴대성과 배치 속도가 중요한 모든 곳에서 선호되는 선택입니다.

주요 응용 분야에는 건설 및 광산 현장의 임시 가스 공급 라인, 파이프라인 유지 관리 중 비상 교량 연결, 농업용 가스 분배(특히 농작물 건조 및 가열용 LPG), 휴대용 발전 장치, 이벤트 또는 축제 가스 망상 시스템이 포함됩니다. 각 경우에 호스는 다양한 압력, 온도 및 취급 조건에서 기밀 무결성을 유지해야 합니다. 이는 아래에 설명된 사양 결정을 이끄는 요구 사항입니다.

구성: 가스 레이플랫 호스 제작 방법

가스 레이플랫 호스는 복합 구조로 되어 있으며 각 층은 고유한 기능을 수행합니다. 구조를 이해하면 구매자는 특정 제품이 가스 서비스에 정말 적합한지 또는 용도가 변경된 배수 호스인지 평가할 수 있습니다. 이는 실제 안전 결과를 가져오는 구분입니다.

내부 튜브

내부 라이너는 가스 접촉 표면이므로 운반되는 특정 가스와 화학적으로 호환되어야 합니다. 열가소성 폴리우레탄(TPU) LPG 및 탄화수소 가스 서비스를 위한 표준 선택입니다. 비극성 가스에 대한 낮은 투과성과 탄화수소 팽창에 대한 저항성으로 인해. EPDM 라이너는 내오존성이 요구되는 천연 가스 및 압축 공기에 사용됩니다. 네오프렌(CR)은 혼합 서비스 애플리케이션을 위한 중간 기반을 제공합니다. 투과율(단위 시간당 단위 면적당 라이너 벽을 통해 확산되는 가스의 양)은 주요 사양 매개변수이며 일반 고무 화합물 데이터에서 가정하는 것이 아니라 관련 가스 표준에 대해 확인해야 합니다.

강화

한 겹 이상의 고강도 폴리에스테르 또는 나일론 직조 직물이 호스의 압력 지지력을 제공하고 비어 있을 때 레이플랫의 특징적인 평평한 단면을 제공합니다. 직조 각도와 직물 무게에 따라 작동 압력 한도와 호스가 꼬이지 않고 부드럽게 펴지는 경향이 결정됩니다. 강화층에 정전기 방지 원사가 직조되어 있습니다. 가연성 가스 서비스용 호스에서 가스 흐름으로 인해 축적되어 점화원을 생성할 수 있는 정전기 전하를 분산시킵니다. 이는 전 세계적으로 대부분의 가스 호스 표준에서 요구하는 요구 사항입니다.

외부 커버

외부 피복은 UV 저하, 오존 공격, 지표면 마모 및 기계적 손상으로부터 보강재를 보호합니다. 실외 가스 서비스의 경우 UV 안정화 커버가 필수적입니다. 보호되지 않은 고무는 지속적인 햇빛 노출로 인해 급속히 분해되어 표면 균열이 발생하여 보강재 안쪽으로 전파될 수 있습니다. 그래서 우리의 외부 레이어는 TPU를 사용합니다. 커버는 일반적으로 서비스 유형을 나타내기 위해 색상이 지정됩니다. 노란색은 대부분의 시장에서 국제적으로 인정되는 가스 호스의 색상 코딩이지만 현지 표준은 다양하므로 항상 확인해야 합니다.

압력 등급 및 작동 온도 범위

최소 안전계수 4:1 버스트-작동 압력 대부분의 가스 호스 표준에 대한 기본 요구 사항입니다. 가연성 가스 서비스의 경우 일부 표준에서는 5:1 비율을 요구합니다. 파열 압력은 실제 건설 품질의 주요 증거이기 때문에 구매자는 공급업체를 평가할 때 정격 작동 압력뿐만 아니라 전체 파열 테스트 문서를 요청해야 합니다.

적용 가능한 표준 및 인증 요구 사항

가스 레이플랫 호스는 동등한 물 호스보다 훨씬 더 엄격한 인증 요구 사항을 따릅니다. 가스 매체는 제조업체 사양 주장뿐만 아니라 공식적인 제3자 검증이 필요한 침투, 가연성 및 정전기 발화 위험을 초래합니다.

• EN 1762(유럽): 증기 및 액체 상태의 LPG용 고무 호스 및 호스 어셈블리에 대한 주요 유럽 표준입니다. 투과율, 전기 저항, 파열 압력, 충격 순환 및 저온 유연성 요구 사항을 지정합니다. 특정 압력 임계값을 초과하는 가스 시스템에 사용되는 호스에는 압력 장비 지침(PED 2014/68/EU)에 따른 CE 마크가 필요합니다.
• ISO 2928: 액체 및 기체 상태의 LPG용 고무 호스를 다루며, 유럽 이외의 많은 국가 표준을 뒷받침하는 국제적으로 인정받는 테스트 방법을 제공합니다.
• AS/NZS 1869(호주/뉴질랜드): 해당 지역에서 사용되는 LPG 호스 조립품에 대한 특정 전기 전도도 요구 사항, 투과 한계 및 기계적 성능 기준을 규정합니다. 호스 본체와 커플링 인터페이스 모두에서 정전기 방지 특성을 테스트합니다.
• ATEX / IECEx: 가스 레이플랫 호스가 많은 석유화학, 광산 및 해양 환경을 포함하여 분류된 위험 지역에 배치되는 경우 정전기 점화를 방지하기 위해 엔드 피팅을 포함한 전체 호스 어셈블리에 대한 ATEX(EU) 또는 IECEx(국제) 규정 준수가 필수입니다.

항상 실제 테스트 인증서 번호와 발급 기관을 요청하세요. , 표준 문서의 사본이 아닙니다. 인증서는 일반 제품군이 아닌 테스트된 특정 호스 구조를 식별해야 하며 인증 유효 기간 내에 있어야 합니다.

엔드 피팅 및 커플링 호환성

커플링 인터페이스는 레이플랫 호스 시스템에서 가스 누출의 가장 빈번한 원인입니다. 규정을 준수하지 않거나 잘못 조립된 피팅과 결합된 인증된 호스 본체는 의미 있는 안전 보장을 제공하지 않습니다. 피팅 선택 시 주요 고려사항:

• 재료 호환성: 황동은 LPG 및 천연가스 서비스에 사용되는 표준 부품 재료입니다. 알루미늄 합금 피팅은 무게가 우선시되는 곳에 사용되지만 아세틸렌 함유 가스로 인해 아세틸라이드가 형성될 위험이 있는 구리 함량이 70%를 초과하지 않는지 확인해야 합니다. 스테인레스 스틸 피팅은 부식성 환경에 적합합니다.
• 압착형 및 클램프형 조립: 공장에서 압착된(스웨이지) 피팅은 균일한 방사형 그립과 일관된 가스 씰 형상을 유지합니다. 현장에서 조립된 클램프 피팅은 가변성을 유발합니다. 지나치게 조이면 호스 끝이 왜곡됩니다. 덜 조이면 미세한 누출이 발생할 수 있습니다. 가압 가스 서비스의 경우 압착된 어셈블리가 전문 표준입니다.
• 커플링 전체의 전기적 연속성: 정전기 방지 호스는 연결된 장비에 대한 피팅을 통해 전기적 결합이 유지되어야 합니다. 커플링 설계가 금속 간 접촉을 제공하는지 또는 해당 표준에서 요구하는 경우 별도의 접지 본딩 스트랩이 지정되어 있는지 확인하십시오.
• 스레드 표준 및 압력 등급: BSP, NPT 및 미터법 스레드 형태가 모두 일반적으로 사용됩니다. 스레드 표준을 혼합하는 것은 크로스 스레드 피팅과 그에 따른 누출의 원인으로 문서화되어 있습니다. 호스 엔드 피팅을 지정하기 전에 연결된 장비에 사용되는 나사산 형태를 확인하십시오.

설치, 검사, 수명관리

가스 레이플랫 호스는 동등한 물 호스보다 더 엄격한 검사와 교체 프로토콜이 필요합니다. 감지되지 않은 열화의 결과는 훨씬 더 심각하며 내부 침투가 위험한 수준으로 증가하기 전에 고무 화합물 열화가 항상 외부 표면에 표시되는 것은 아닙니다.

1. 필수 교체 간격을 준수하십시오. 대부분의 가스 호스 표준 및 가스 당국 규정은 겉보기 상태에 관계없이 최대 서비스 수명을 지정합니다. 제조일로부터 5년 LPG 호스의 경우 호스 본체에 제조일이 표시되어 있습니다. 명시된 서비스 수명을 초과하여 작동하면 대부분의 관할권에서 인증 및 보험 적용이 무효화됩니다.
2. 사용 전 누출 테스트를 실시합니다. 연결 후 가스 흐름 전에 어셈블리를 작동 압력으로 가압하고 승인된 누출 감지 솔루션을 사용하여 모든 연결부를 점검하십시오. 보정된 검출 유체 대신 불꽃이나 일반 비눗물을 사용하지 마십시오.
3. 보관 중 UV 및 오존 노출로부터 보호하십시오. 오존을 생성하는 전기 모터나 변압기에서 멀리 떨어진 어둡고 건조한 곳에 코일로 감싼 호스를 보관하십시오. UV 및 오존 공격은 가압된 적이 없는 호스에서도 덮개 균열을 가속화합니다.
4. 날카로운 모서리나 핀치 포인트를 통과하여 배선하지 마십시오. 레이플랫 호스는 연석, 가장자리 또는 차량 타이어 아래로 끌릴 때 원형 보어 호스보다 국부적인 커버 손상에 더 취약합니다. 커버의 손상으로 인해 기밀성이 즉시 저하되지는 않지만 보강재 성능 저하가 가속화되고 파열 압력 마진이 감소합니다.
5. 눈에 띄는 손상이 있는 경우 즉시 퇴각하십시오. 기포, 박리, 영구적인 꼬임 또는 표면 균열은 사용을 즉시 중단해야 하는 근거입니다. 가스 호스를 현장에서 수리하려고 시도하지 마십시오. 교체는 물리적 손상에 대한 유일한 규정 준수 대응입니다.
